J11B内螺纹氨用截止阀
J11B氨用内螺纹截止阀阀体、阀盖材质采用灰铸铁，密封面采用巴氏合金、四氟、尼龙，阀杆采用优质碳钢。体积轻，阻力小，安装方便，可广泛应用于水电站、食品、化工、水产等冷冻冷藏系统。主要用途氨用内螺纹截止阀是安装在制冷系统的设备或管路上，适于温度-40~+120摄氏度的氨、氨液介质的管路及液化气管路上作启闭作用。主要适用于冷冻、制冷、化工、石油、食品、冶炼、液化气等单位使用。使用范围通经范围：DN15～DN50压力范围：1.6MPa温度范围：-40℃～120℃介质范围：丙烷、炳烯、甲醇、乙烷、煤气、液氨、液化天然气等低温介质主要零件材料
| 零件名称 | 阀体、阀盖 | 密封圈 | 填料 | 填料压盖 | 阀杆 | 垫片 |
| J11B-25Z | 灰铸铁 | 巴氏合金 | 聚四氟 乙 烯 | 碳钢 | 聚四氟 乙 烯 | |
| J11F-25Z | 灰铸铁 | 聚四氟乙烯 | ||||
| 公称压力PN（MPA） | 试验压力PS（MPa） | 适用介质 | 适用温度（℃） | |
| 2.5 | 3.8 | 氨气、 氨液等 NH3 | 巴氏合金 -40℃ +150℃ | 四氟 -40℃ +200℃ |

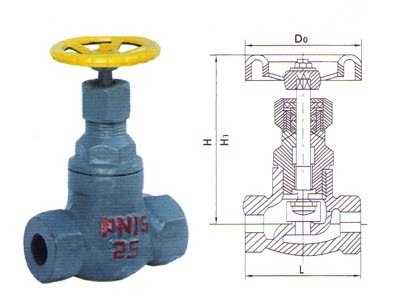

主要外形连接尺寸| 口径DN | 总 长（L） | 阀体长（L） | 全 开（H） | 全关（H1） | 手轮直径（D0） | 连接方式 |
| DN10 | 80 | 84 | 140 | 125 | 80 | 3/3”管柱螺纹 |
| DN15 | 100 | 105 | 160 | 140 | 100 | 1/2”管柱螺纹 |
| DN20 | 108 | 110 | 175 | 155 | 100 | 3/4”管柱螺纹 |
| DN25 | 124 | 130 | 190 | 165 | 120 | 1”管柱螺纹 |
| DN32 | 140 | 140 | 200 | 140 | 11/4”管柱螺纹 |
