ZCM煤气电磁阀



ZCM电磁阀是适用于城市煤气、液化石油气、天然气等多种燃气为加热燃烧介质管路做二位式通断切换，进行温度自动控制的执行机构。它广泛应用于纺织业、印刷业的煤气热定型和玻璃、灯泡业的窑炉加热及其它行业的煤气加热自控系统。常闭型
本阀DNl5—50系一次开阀的直动式低压电磁阀，DN65—300系二次开阀的先导式电磁阀。直动式电磁阀在接受电信号后，电磁力直接将阀塞提起，介质流通；断电后，电磁力消失，阀塞在自重和弹簧力作下下落，介质断流。
先导式电磁阀在接受电信号后，衔铁在电磁力作用下先带动副阀阀塞捉起，主阀膜片上流体经副阀流走，减少了作用在主阀膜片上的压力，当主阀膜片上的压力减少到一定值时，衔铁带动主阀膜片，并利用压差使主阀打开，介质流通；线圈断电后，电磁力消失，衔铁因自重下落复位，同时依靠介质压力，主阀得以紧密关闭。常开型
阀门应用独特的直动式结构，当给电磁头的线圈通电时， 位于线圈周围的静铁芯组件便

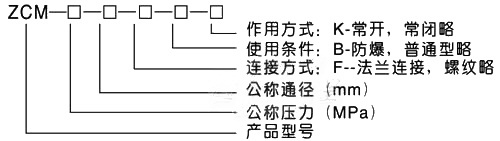

产生磁性，磁力克服阀杆组件重力和回位弹簧弹力后将动铁芯连同阀杆组件向上吸起，从而使固连在阀杆组件上的阀盘与阀座紧密贴紧而密封， 阀门关闭；断电后，阀盘在回位弹簧及阀杆组件重力作用下恢复原位，阀门开启，管道恢复正常通气。型号说明技术参数

公称通径（mm）		15	20	25	32	40	50	65	80	100	125	150	200	250	300	350
工作介质		煤气、液化石油气和天然气等燃气
介质温度℃		-20～80
环境温度℃		-40～60
公称压力（MPa）		1.0
工作压差（MPa）		0～0.03						0～0.1
安装方式		垂直安装
电源电压		AC220V DC24V 其它规格可作特殊订货
工作电流（A）	直流	0.13			0.17			0.41				0.71		1.1
	交流	0.13			0.17			0.41				0.71		1.1
功率（VA）	直流	26			30			80				140		220
	交流	26			30			80				140		220
防爆标志		Exd IIBT4

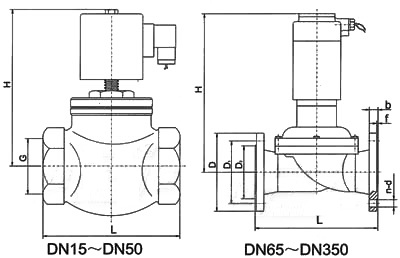

安装尺寸常闭型

公称通径DN	内螺纹连接			法兰连接
	外形尺寸		内螺纹	外形尺寸				法兰尺寸
	H	L	G	H	L	D	D1	D2	b	f	n-d
15	153	92	1-2	210	130	95	65	46	14	2	4-φ14
20	153	92	3-4	210	150	105	75	56	16	2	4-φ14
25	153	110	1	210	160	115	85	65	16	3	4-φ14
32	176	120	1 1 /4	221	180	140	100	76	18	3	4-φ18
40	176	140	1 1 /2	230	200	150	110	84	18	3	4-φ18
50	192	162	2	252	230	165	125	99	20	3	4-φ18
65	-	-	-	390	290	185	145	118	20	3	4-φ18
80	-	-	-	401	310	200	160	132	22	3	8-φ18
100	-	-	-	408	350	220	180	156	24	3	8-φ18
125	-	-	-	424	400	250	210	184	26	3	8-φ18
150	-	-	-	515	480	285	240	211	26	3	8-φ22
200	-	-	-	540	600	340	295	266	26	3	8-φ22
250	-	-	-	573	730	395	350	319	28	3	12-φ22
300	-	-	-	608	850	445	400	370	28	4	12-φ22
350	-	-	-	700	980	505	460	429	28	4	12-φ22

常开型

公称通径DN	内螺纹连接			法兰连接
	外形尺寸		内螺纹	外形尺寸				法兰尺寸
	H	L	G	H	L	D	D1	D2	b	f	n-d
15	153	92	1-2	154	130	95	65	46	14	2	4-φ14
20	153	92	3-4	154	150	105	75	56	16	2	4-φ14
25	153	110	1	156.5	160	115	85	65	16	3	4-φ14
32	176	120	1 1 /4	178	180	140	100	76	18	3	4-φ18
40	176	140	1 1 /2	186	200	150	110	84	18	3	4-φ18
50	192	162	2	193	230	165	125	99	20	3	4-φ18
65	-	-	-	461	290	185	145	118	20	3	4-φ18
80	-	-	-	481	310	200	160	132	22	3	8-φ18
100	-	-	-	531	350	220	180	156	24	3	8-φ18
125	-	-	-	551	400	250	210	184	26	3	8-φ18
150	-	-	-	627	480	285	240	211	26	3	8-φ22
200	-	-	-	725	600	340	295	266	26	3	8-φ22
250	-	-	-	842	730	395	350	319	28	3	12-φ22
300	-	-	872	850	445	400	370	28	4	12-φ22
350	-	-	-	-	980	505	460	429	30	4	16-φ22
