D341X法兰蝶阀

D341X法兰蝶阀



D41J法兰蝶阀/D641J气动蝶阀/D941J电动蝶阀在气体、液体管道上起调节流量或截流介质的作用,法兰衬胶蝶阀具有耐强腐蚀、稳定性好、可靠性强的特点,法兰衬胶蝶阀还具有密封可靠性强,防腐能力强,操作力矩小等优点,因此法兰衬胶蝶阀广泛的应用于食品、医药、化工、石油、电力、轻纺、造纸等行业。法兰蝶阀 采用标准法兰连接尺寸GB4216.4-84;GB9115.8-88结构长度GB12221-89压力试验GB/T13927-92;ZBJ16006-90法兰蝶阀  主要技术参数


公称通径DN(mm)50~2000
公称压力PN(MPa)0.61.0
试验压力Ps(MPa)强度试验0.91.5
密封试验0.661.1
适用介质水、蒸汽、油品、海水、酸类
适用温度-40℃~200℃


法兰蝶阀  主要零件材料


名称材料
阀体WCB、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2TiHT250
阀板WCB、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2TiHT250
阀杆2Cr13、1Cr18Ni9Ti、1Cr18Ni12Mo2Ti
密封圈CR、NBR、EPDM、FPM
填料NBR、柔性石墨 V型橡胶垫

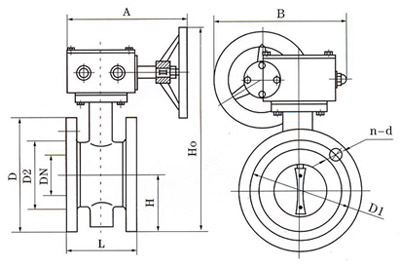

 法兰衬胶蝶阀  主要外形尺寸


通径(DN)LD1DZ-ΦdHH0ABD0Wt/kg
501081251654-1882.54431251258051
651121451854-1892.54631251258062
801141602008-181004831251258073.5
1001271802208-181104981251258087
1251402102508-1812568232524515098
1501402402858-22142.5736325245150102
2001522953408-22170800325245150150
25016535039512-22192.5895363313200170
30017840044512-22222.5956363313200220
35019046050516-22252.51029363313250350
40021651556516-26282.51103363313250430
45022256561520-26307.51280465439300550
50022962067020-263351186546431360580
60026772578020-303901321546556360850
70043084089524-304201431546556360950
800470950101524-33477.515425465563601150
9005101050111528-331117.518006177063601750
10005501160123028-36582.523636327063602100
12006301380145532-39692.525836327063602580
14007101590167536-42
16007901820191540-48
18008702020211544-48
20009502230232548-48


注:1.以上蝶阀的密封试验压力DN32~DN800为1.0Mpa;DN900~DN1000为0.6Mpa;DN1200~DN2000为0.25Mpa;2.如工作压力超过1.0Mpa建议选用三偏心蝶阀;3.以上蝶阀的连接尺寸均按1.0Mpa标准制造,如阀板衬橡胶等特殊需要,订货时需注明。
