低温紧急切断阀
DJ661F-40P低温紧急切断阀产品概述
产品规范
公称通径 | DN20mm～100mm |
公称压力 | PN4.0MPa |
适用介质 | 液氧、液氮、液氩、液化天然气、液态二氧化碳、液态丙烷等 |
适用温度 | -196℃～+80℃ |
气缸气源压力 | 0.3～0.6MPa |
紧急切断温度 | 70±5℃ |
主要零部件材料
阀体、阀杆 | ZG0Cr18Ni9 |
阀盖、阀瓣 | 0Cr18Ni9 |
气缸、支架 | 铸铝 |
填料、密封圈 | PTFE |

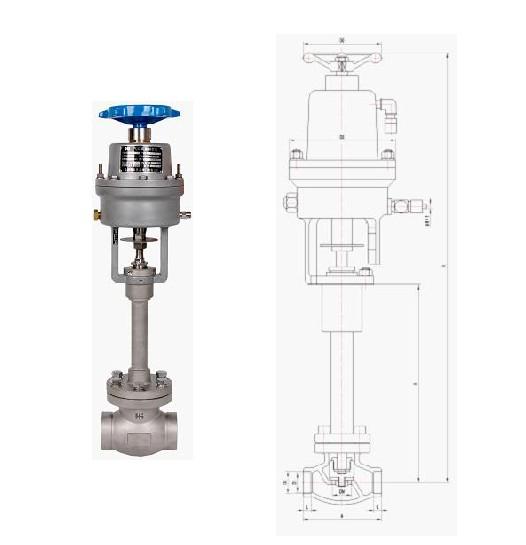

主要外形及连接尺寸
公称通径 DN(mm) | DJ661F-40P 低温紧急切断阀 | 重量 (kg) | ||||||
尺 寸(mm) | ||||||||
L | h | H | D0 | D1 | D2 | L | ||
20 | 90 | 200 | 400 | 100 | 20 | 25.5 | 8 | 6 |
25 | 90 | 200 | 400 | 100 | 25 | 32.5 | 8 | 7 |
32 | 110 | 204 | 468 | 120 | 32 | 38.5 | 10 | 10 |
40 | 110 | 230 | 523 | 120 | 40 | 45.5 | 10 | 12 |
50 | 130 | 230 | 523 | 120 | 50 | 57.5 | 10 | 15 |
65 | 180 | 250 | 651 | 140 | 65 | 76.5 | 10 | 27 |
80 | 200 | 320 | 736 | 180 | 80 | 89.5 | 15 | 35 |
100 | 220 | 320 | 736 | 180 | 100 | 108.5 | 15 | 41 |
