PZ73H手动刀型闸阀



PZ73H手动刀闸阀采用对夹连接采用刀型闸板结构，也叫做刀型闸阀。安装距离短、重量轻适合长纤维、颗粒性介质。这种耐磨刀闸阀广泛应用于各种工业领域，特别是采矿、钢铁工业--用于煤炭、滤渣浆，净化装置--用于废水、泥浆、污物及带有悬浮物的澄清水，造纸工业--用于任何浓度纸浆、料水混合物，电站除灰--用于灰渣浆液等专业管道系统。
产品特点
 1、结构简单、造型美观、全通径流道、流阻系数小。闸板提升时，同时将密封面上的粘物给刮除，自动清除了杂物；
 2、不锈钢闸板可防止腐蚀引起的密封泄漏。整体不锈钢材质，防止了腐蚀破坏，使用寿命长；
 3、可选用各种配管法兰标准及法兰密封面型式，还可选用手动、蜗轮传动、电动、气动、液动等各种驱动方式，满足用户不同需求。
执行标准设计规范：GB/12234  DIN3356
法兰连接：ANSI Bl6.5  GB/T9113  JB/T79  DIN 2543-2545
 试验与检验：GB/T 13927  DIN3230  API598
性能参数

基本型号		PZ73H	PZ73Y	PZ73F
工作压力（MPa）		1.6~2.5   Calss150
口径(mm)		DN50-DN2000  2″-80″
适用介质		水、油、气、醋酸类、硝酸类等其他介质
可选材料	阀体	WCB CF8 CF8M CF3 CF3M
	闸板	WCB CF8 CF8M CF3 CF3M
	阀杆	WCB CF8 CF8M CF3 CF3M
	密封面	不锈钢 司太立合金 碳化钨 PTFE
	填料	柔性石墨 PTFE

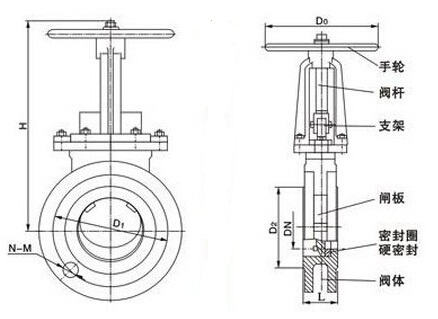

主要外形尺寸

MPa	DN	L	D	D1	D2	H	N-M	D0	W(Kg)
1.0	50	43	160	125	100	285	4-M16	180	8
	65	46	180	145	120	298	4-M16	180	10
	80	46	195	160	135	315	4-M16	220	12
	100	52	215	180	155	365	8-M16	220	14
	125	56	245	210	185	400	8-M16	230	22
	150	56	280	240	210	475	8-M20	280	29
	200	60	335	295	265	540	8-M20	360	38
	250	68	390	350	320	630	12-M20	360	66
	300	78	440	400	368	780	12-M20	400	100
	350	78	500	460	428	885	16-M20	400	119
	400	102	565	515	482	990	16-M22	400	195
	450	114	615	565	532	1100	20-M22	530	285
	500	127	670	620	585	1200	20-M22	530	389
	600	154	780	725	685	1450	20-M27	600	529
	700	165	895	840	800	1700	24-M27	600	790
	800	190	1010	950	898	2000	24-M30	680	850
	900	203	1110	1050	1005	2300	28-M30	680	900
	1000	216	1220	1160	1115	2500	28-M30	700	1050
	1200	254	1450	1380	1325	2800	32-M36	800	1300
1.6	50	43	160	125	99	285	4-M16	180	8.5
	65	46	185	145	120	295	4-M16	180	10.7
	80	46	200	160	135	315	8-M16	220	13
	100	52	220	180	155	365	8-M16	220	15
	125	56	250	210	185	400	8-M16	230	23.5
	150	56	285	240	210	475	8-M20	280	31
	200	60	340	295	265	540	12-M20	360	40.7
	250	68	405	355	310	630	12-M22	360	70
	300	78	460	410	375	780	12-M22	400	107
	350	78	520	470	435	885	16-M22	400	129
	400	102	580	525	485	990	16-M27	400	215
	450	114	640	585	545	1100	20-M27	530	305
	500	127	715	650	609	1200	20-M30	530	410
	600	154	840	770	720	1450	20-M36	600	550
	700	165	910	840	788	1700	24-M36	600	820
	800	190	1025	950	898	2000	24-M36	680	950
	900	203	1125	1050	998	2300	28-M36	680	1020
	1000	216	1255	1170	1110	2500	28-M42	700	1120
	1200	254	1485	1390	1325	2800	32-M48	800	1480
