Z960Y高温高压电站闸阀
Z961Y高温高压电站闸阀应用范围：磅级电站闸阀适用于Class1500～3500Lb、工作温度-29～570℃的石油、化工、火力电站等各种工况的管路上切断或接通介质。适用介质为：水、油品、导热油、蒸汽等。闸板与阀座密封面采用司太立-stellite钴基硬质合堆焊而成，耐磨、耐高温、耐腐蚀、抗擦伤性能好。
主要技术参数
| 产品型号 | 试验压力(MPa) | 工作压力(MPa) | 工作温度(℃) | 适用介质 | ||
| 强度试验 | 密封试验/上密封实验 | |||||
| Z961Y-250 | 25 | 37.5 | 27.5 | - | ≤425 | 水、蒸汽 |
| Z961Y-320 | 32 | 48.0 | 36.0 | - | ≤425 | |
| Z961Y-P54100 | - | 30.0 | 22.0 | P5410 | ≤540 | 蒸汽 |
| Z961Y-P54170 | - | 48.0 | 36.0 | P5417 | ≤540 | |
| 零件名称 | 材料牌号Material designation | ||
| 阀体 | WCB | WC6 | WC9 |
| 阀板 | WCB | WC6 | WC9 |
| 阀盖 | 25 | 12Cr1Mo1VA | |
| 阀杆 | 1Cr17Ni2 | 20Cr1Mo1VA | |
| 阀座 | 25 | 12Cr1Mo1VA | |
| 密封环 | S软钢(增强柔性石墨) | S软钢 | F软钢 |
| 填料 | 增强柔性石墨 | ||
| 支架 | WCB | WCB或WC6 | |
| 阀杆螺母 | 45(ZCuZn25A16Fe3Mn3) | ||
| 四开环 | 1Cr13 | 20Cr1MoVA | |

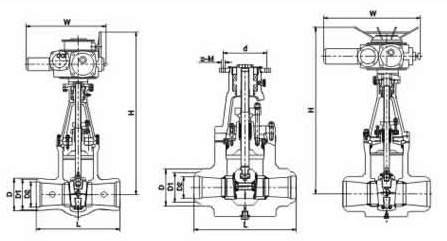

主要外形及连接尺寸| 公称通径 | 主要外形尺寸和连接尺寸(mm) | 电动装置 | 重量(kg) | ||||
| d | L | H | L1 | L2 | |||
| Z960Y-250 | |||||||
| 100 | 84 | 406 | 1164 | 437 | 277 | DZW45 | 234 |
| 125 | 100 | 483 | 1402 | 437 | 277 | DZW60 | 343 |
| 175 | 158 | 711 | 1650 | 554 | 309 | DZW180 | 638 |
| 225 | 200 | 864 | 1650 | 554 | 309 | DZW180 | 654 |
| 300 | 280 | 1067 | 2106 | 764 | 398 | DZW350 | 1973 |
| Z960Y-320 | |||||||
| 100 | 96 | 533 | 1236 | 437 | 277 | DZW60 | 291 |
| 125 | 118 | 610 | 1302 | 437 | 277 | DZW60 | 315 |
| 150 | 148 | 762 | 1403 | 526 | 283 | DZW90 | 672 |
| 175 | 148 | 762 | 1650 | 554 | 309 | DZW180 | 684 |
| 225 | 222 | 1041 | 1650 | 554 | 309 | DZW180 | 696 |
| Z960Y-P54100V | |||||||
| 175 | 148 | 762 | 1650 | 554 | 309 | DZW180 | 683 |
| 225 | 222 | 1041 | 1650 | 554 | 309 | DZW180 | 704 |
| 250 | 222 | 1041 | 1795 | 554 | 309 | DZW180 | 1214 |
| 300 | 294 | 1245 | 2080 | 554 | 309 | DZW250 | 2125 |
| Z960Y-P54170V | |||||||
| 125 | 98 | 630 | 1230 | 437 | 277 | DZW60 | 312 |
| 225 | 186 | 1060 | 1680 | 554 | 309 | DZW180 | 1401 |
| 300 | 278 | 1397 | 2265 | 764 | DZW500 | 2834 | |
| 325 | 310 | 1448 | 2265 | 690 | 398 | DZW500 | 2632 |
| 350 | 338 | 1550 | 2536 | 715 | DZWC-4 | ||
