G41J手动堰式隔膜阀



设计与制造：BS5156
结构长度：BS5156
法兰连接尺寸：BS4504、DIN2532、JIS B2212、ANSI B16.1、ISO2004
用途
本阀专用于控制非腐蚀性或一般腐蚀性介质，阀体内腔表面无衬里或覆有可供选择的各种橡胶、适用于不同工作温度和液体管路。
适用温度：≤85℃、≤100℃、≤120℃、≤150℃
压力等级：PN(MPa)　0.6 1.0 1.6
材料
阀体：铸铁、球墨铸铁、碳钢、不锈钢
阀盖：铸铁、球墨铸铁、碳钢、不锈钢
衬里：无衬里、橡胶
隔膜：橡胶
阀瓣：铸铁
阀杆：碳钢、不锈钢
手轮：铸铁
测试
衬里层：电火花检测
试验与检验按BS6755标准
公称压力：PN(MPa)
阀体：PN×1.5 密封：PN×1.1
结构特点
隔膜阀是一种特殊形式的截断阀： 1、弹性密封的开闭件，确保没有内漏；
2、流线型的流道，使得压力损失小；
3、没有填料函，因此没有外漏；
4、阀体与盖被中间隔膜隔开，使得隔膜上方的阀盖，阀杆等零件不受介质侵蚀;
5、隔膜可更换，维护费用低；
6、衬里材料的多样性，可适用于各种介质，并具有强度高、耐腐蚀性能好的特点。

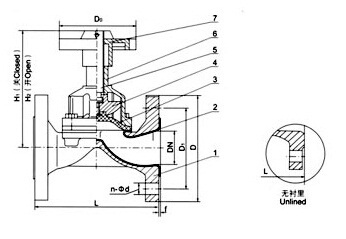

部件列表：1．阀体　2．阀体衬里　3．隔膜　4．阀瓣　5．阀杆　6．阀盖　7、手轮主要尺寸参数

公称通径             DN	公称压力             MPa	工作压力             MPa	L            mm	D            mm	D1            mm	n-Фd            mm	f            mm	H1            mm	H2            mm	D0            mm	质量             Kg/kilos
15	1.6	1.6	108	95	65	4-14	2	90	99	66	2
20			117	105	75	4-14	2	93	103	66	3
25			127	115	85	4-14	2	100	112	66	4
32			146	140	100	4-18	2	127	144	96	6.5
40			159	150	110	4-18	2	136	56	96	7.5
50			190	165	125	4-18	2	151	177	96	10
65	1.0	1.0	216	185	145	4-18	2	183	213	165	16
80			254	200	160	8-18	2	190	230	230	23.5
100			305	220	180	8-18	2	242	285	280	34
125			356	250	210	8-18	3	285	648	280	44
150			406	285	240	8-22	3	353	431	368	67.5
200		0.6	521	340	295	8-22	3	445	537	483	141.5
250			635	395	350	12-22	5	598	734	500	229
300		0.4	749	445	400	12-22	5	698	778	560	321
350			787	505	460	16-22	5	723	883	560	360
400		0.25	914	565	515	16-26	5	868	1078	640	584
