ZFQ-1防爆阻火呼吸阀



ZFQ-1型防爆阻火呼吸阀该产品集阻火器与呼吸阀为一体，其新颖的结构为国内首创。它是石化储罐必备的新型安全设备，其最大优点是阻火呼吸性能好，重量轻，维修方便。该产品适用于储存内点低于28 ℃的甲类油品和闪点低于 60 ℃的乙类油品，如汽油、笨、甲笨、煤油、轻柴油、机油、原油等油品及性质相同的化工产品储罐使用，它在 -35 ℃ -60 ℃的温度环境中正常工作。性能及特点
1、壳体选用铸钢和铝合金，耐腐蚀性好
2、波纹阻火层采用不锈钢材料，阻火性能好，耐腐蚀性能好
3、结构简单，易检修，安全方便维护与保养1、为了呼吸阀使用安全，应在 3-6 个月内定期将波纹阻火层拆下，清洗干净，保证阻火层上每个孔畅通，防止堵塞，确保安全正常使用2、定期检查通风气正、负阀盘动作是否灵活，导杆及阀盘接触密封面有无损坏，如有损坏应立即调换3、在检查维护重新安装时，应保证阀内各结合面严密配合，阀盘升降灵活
4、新阀启用时，应安装前清除阀盘间的防震物，否则呼吸阀将失灵主要技术参数

A级正压	355Pa 36毫米水柱
负压	295Pa 30毫米水柱
B级正压	980Pa 100毫米水柱
负压	295Pa 30毫米水柱
C级正压	1765Pa 180毫米水柱
负压	295Pa 30毫米水柱

零部件材料

阀体材料	碳钢WCB、不锈钢304、316、铝合金
正压阀盘材料	不锈钢304、316、铝合金
负压阀盘材料	不锈钢304、316、四氟PTFE
环境温度℃	-30~60
操作压力 Pa	-295~98000 -30mmH2O~+10000mmH2O

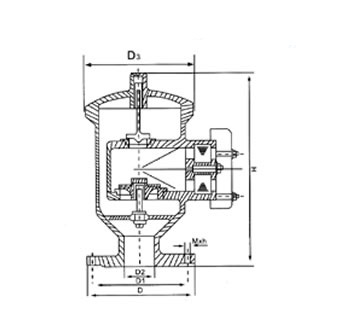

主要外形连接尺寸国标法兰连接外形尺寸： GB、JB

规格	安装尺寸（mm）
	D1	D	D3	H	M-h
DN50	110	140	160	255	4×12
DN100	170	205	235	480	4×16
DN150	225	260	295	547	8×16
DN200	280	315	355	658	8×16
DN250	335	370	420	705	12×16

美标法兰连接尺寸：ANSI、API、ASME 可供JIS标准

规格	安装尺寸（mm）
	D1	D	D3	H	M-h
2"	120.5	152	160	255	4×19
4"	190.5	229	265	290	8×19
6"	241.5	254	305	330	8×22
8"	298.5	343	355	350	8×22
10"	362	406	420	400	12×25
