Y945H/Y电动双阀座蒸汽减压阀主要由阀体、阀座、阀瓣等零件组成，采用双阀座、双锥体阀瓣的结构。采用压力平衡式阀瓣，通过阀瓣升降调节压力可配用ZKZ-BC型或其它型直行程电动执行器实现遥控和自动控制。
Y945H/Y电动双阀座蒸汽减压阀的减压比用到0.6较为合适。
Y945H/Y电动双阀座蒸汽减压阀主要用于蒸汽管路，调节压力。广泛应用在热电联产、轻纺、印染、石化、制糖等行业。技术参数
| 公称压力(Mpa) | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 |
| 壳体试验压力(Mpa) | 2.4 | 3.75 | 6.0 | 9.6 | 15.0 | 24 |
| 密封试验压力(Mpa) | 1.76 | 2.75 | 4.4 | 7.04 | 11.0 | 17.6 |
| 最高进口压力(Mpa) | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 |
| 出口压力范围(Mpa) | 最佳减压比0.6 |
| 渗漏量 | 0.5QMax |
| 温量-压力等级 | ANSI B16.34 |
执行机构
| 公称通径 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 500 |
| 配执行机构型号 | ZKZ-310BC | ZKZ-410BC/ZKZ-510BC | ZKZ-510BC | ZKZ-610BC/ B+Z250/F1800 |
| 行程 | 25 | 30 | 50/30 | 50 | 60 | 100 |
| 推力(N) | 4000 | 6400/1600 | 16000 | 2500 |
| 全行程时间(S) | 20 | 32 | 37 | 62 |
| 输入信号 | 4-20mA DC |
| 供电电源 | 220V 50Hz | | 380V 50Hz |
| 基本误差() | ≤±2.5 |
| 基本误差() | ≤±1.5 |
| 基本误差() | ≤3 |
主要零件材料
| 零件名称 | 零件材料 |
| 阀体 阀盖 底盖 | WCB |
| 阀座 | 304 |
| 阀瓣 | 2Cr13 |
| 阀杆 | 2Cr13 |
| 垫片 | 柔性石墨/1Cr18Ni9 |
| 导向套 | 2Cr13 |
| 填料 | 柔性石墨 |
| 螺栓 | 35CrMoA |
| 螺母 | 45 |
流量系数Cv
| DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 500 |
| Cv | 15 | 20 | 35 | 60 | 70 | 110 | 150 | 230 | 420 | 540 | 710 | 1020 |

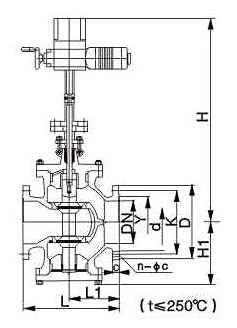

主要外形尺寸PN1.6-4.0MPa
| 公称通径DN | 外 形 尺 寸 |
| L | L1 | H | Hl |
| 50 | 300 | 150 | 880 | 190 |
| 65 | 340 | 170 | 890 | 205 |
| 80 | 380 | 190 | 910 | 215 |
| 100 | 400 | 215 | 950 | 240 |
| 125 | 430 | 225 | 990 | 275 |
| 150 | 450 | 230 | 1090 | 320 |
| 200 | 500 | 260 | 1160 | 340 |
| 250 | 550 | 285 | 1230 | 370 |
| 300 | 750 | 395 | 1370 | 460 |
| 350 | 850 | 445 | 1450 | 530 |
| 400 | 950 | 550 | 1570 | 660 |
| 500 | 1130 | 680 | 1780 | 800 |
PN6.4-16.0MOa
| 公称通径DN | 外 形 尺 寸 |
| L | L1 | H | Hl |
| 50 | 300 | 150 | 880 | 200 |
| 65 | 340 | 170 | 890 | 215 |
| 80 | 380 | 190 | 910 | 225 |
| 100 | 400 | 215 | 950 | 250 |
| 125 | 430 | 225 | 990 | 285 |
| 150 | 450 | 230 | 1090 | 330 |
| 200 | 500 | 260 | 1160 | 355 |
| 250 | 550 | 285 | 1230 | 390 |
| 300 | 750 | 395 | 1370 | 480 |
| 350 | 850 | 445 | 1450 | 550 |
| 400 | 950 | 550 | 1570 | 700 |
| 500 | 1130 | 680 | 1780 | 820 |
