YJ41H抗生素截止阀



YJ41H抗生素截止阀主要应用于生物发酵、医药和啤酒发酵、氨基酸发酵、生物农药发酵、生物肥料发酵、各种抗生素发酵、生物、生化、化学制药的物料、水、汽、冷的控制等领域，底部可以根据客户需要开设排泄孔，耐高温使用寿命长，无死角达到零泄漏水平。产品特点1.    具有较强的杀菌、清毒功能，防止产品染菌。2.    密封垫采用耐高温聚四氟乙烯复合材料制成。（最高温度可达 ≤120℃）3.    密封垫、阀体中道密封圈，阀杆填料全部采用优质聚四氟乙烯材料。寿命长、耐腐蚀，确保无内外漏。4.    流线型的流道，使得压力损失小。5.    密封垫可更换，拆卸更方便，维护费用低。抗生素截止阀 设计和制造标准设计与制造：GB/T12235法兰尺寸：JB/T79.1结构长度：GB/T12221检验与试验：JB/T9092抗生素截止阀 主要性能规范

公称压力	1.6 MPa
试验压力	强度试验	2.4 MPa
	密封试验	1.76 MPa
	上密封试验	1.76 MPa
	气密封试验	0.6 MPa
最高工作温度	120 ℃
适用介质	水、蒸汽、食品等

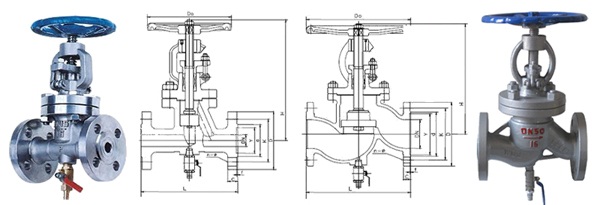

抗生素截止阀 主要外形尺寸

公称压力PN(MPa)	公称通径DN（mm）	尺寸（mm）
		L	D	K	d	Y	C	f	n-φ	H	D0
1.6	10	130	90	60	40	-	14	2	4-14	163	100
	15	130	95	65	45	-	14	2	4-14	163	100
	20	150	105	75	55	-	14	2	4-14	165	100
	25	160	115	85	65	-	14	2	4-14	198	125
	32	180	135	100	78	-	16	2	4-18	225	160
	40	200	145	110	85	-	16	3	4-18	330	200
	50	230	160	125	100	-	16	3	4-18	350	240
	65	290	180	145	120	-	18	3	4-18	400	280
	80	310	195	160	135	-	20	3	8-18	405	280
	100	350	215	180	155	-	20	3	8-18	415	320
	125	400	245	210	185	-	22	3	8-18	460	360
	150	480	280	240	210	-	24	3	8-23	510	400
	200	600	335	295	265	-	26	3	14-23	710	400
2.5	10	130	90	60	40	-	16	2	4-14	163	100
	15	130	95	65	45	-	16	2	4-14	163	100
	20	150	105	75	55	-	16	2	4-14	165	100
	25	160	115	85	65	-	16	2	4-14	198	125
	32	180	135	100	78	-	18	2	4-18	225	160
	40	200	145	110	85	-	18	3	4-18	330	200
	50	230	160	125	100	-	20	3	4-18	350	240
	65	290	180	145	120	-	22	3	8-18	400	280
	80	310	195	160	135	-	22	3	8-18	405	280
	100	350	230	190	160	-	24	3	8-23	415	320
	125	400	270	220	188	28	3	8-25	460	360
	150	480	300	250	218	-	30	3	8-25	510	400
	200	600	360	310	278	-	34	3	12-25	710	400
