ZYC自力式压差平衡阀



ZYC自力式压差平衡阀是一种利用介质自身的压力变化进行自我控制而保持流经该被控系统介质压差不变的阀门。适用于供暖方式采用双管系统的压差控制，保证系统基本不变，降低嗓音，平衡阻力，消除热网和水力失调。特点1、适用于需要进行流量控制的水系统中，尤其适合于供热，空调等非腐蚀性液体介质的流量控制。2、安装在水系统中，经运行前的一次调节，即可使系统流量自动恒定在要求的设定值。3、能自动消除水系统中因各种因素引起的水力失调现象，保持用户所需流量，克服“冷热不均”。4、提高供热，空调的室温合格率。5、能有效的克服“大流量、小温差”的不良运行方式，提高系统能效，实现经济运行。工作原理ZYC自力式压差平衡阀是用压差作用来调节阀门的开度，利用阀芯的压降变化来弥补管路阻力的变化，从而使在工况变化时能保持压差基本不变，它的原理是在一定的流量范围内，可以有效地控制被控系统的压差恒定。

主要技术参数

型号	公称压力	壳体试验压力	压差控制范围
			定压差型	可调压差型
ZYC-16-H3T	1.6MPa	2.4MPa	10KPa\\20KPa\\30KPa	10-30KPa

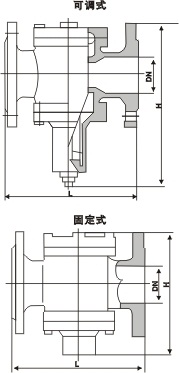

主要外形尺寸

DN(mm)	连接方式	L(mm)	H(mm)		流量(M3/h)	适用介质	介质温度	主要零件材料
			定压差型	可调压差型
15	螺纹	110	95	145	0.2-1	水	0-100℃	阀体,上盖和下盖为铸铁\\阀芯为铜\\膜片为尼龙强化橡胶\\弹簧为不锈钢
20		110	110	150	0.3-1.5
25		115	130	165	0.5-2
32	法兰	130	140	190	1-4
40		200	190	340	1.5-6
50		215	205	355	2-8
65		230	240	390	3-12
80		275	300	500	5-20
100		290	350	550	10-30
125		310	380	580	15-45
