SD44X手动快开排泥阀
SD44X手动快开排泥阀主要用于自来水公司各类水池外，用以排除池底泥沙或污物。本阀由主阀、齿轮箱、齿条手柄、挡位等组成。工作时只要把手柄往下按定位就可以开启，相反就快速关闭。主要技术参数公称压力：1.0MPa 适用介质：水、污水、泥沙适用温度：常温 阀体齿轮材料：HT200阀杆材料：不锈钢 阀瓣材料：衬胶板NBR

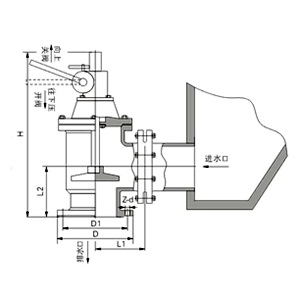

主要外形尺寸| 公称通径DN（mm） | 主要尺寸（mm） | |||||
| H | L1 | L2 | D | D1 | Z-d | |
| 80 | 450 | 135 | 125 | 195 | 160 | 4-18 |
| 100 | 490 | 165 | 125 | 215 | 180 | 8-18 |
| 150 | 670 | 205 | 145 | 280 | 240 | 8-23 |
| 200 | 760 | 220 | 185 | 335 | 295 | 8-23 |
| 250 | 825 | 260 | 205 | 390 | 350 | 12-23 |
