微型电动球阀
设计特点 1、采用全铜齿轮设计，精度高输出力矩大。2、外型小巧，结构紧凑。3、运行电流低，可以使用电池供电。4、密封性能良好，防护等级IP67.适用场合1 、IC卡水表、热计量表、空调自动加湿。2 、自动排水设备、高校节水器具。3 、工业自控小型设备、环保等领域，替换电磁阀不能稳定工作的场合。

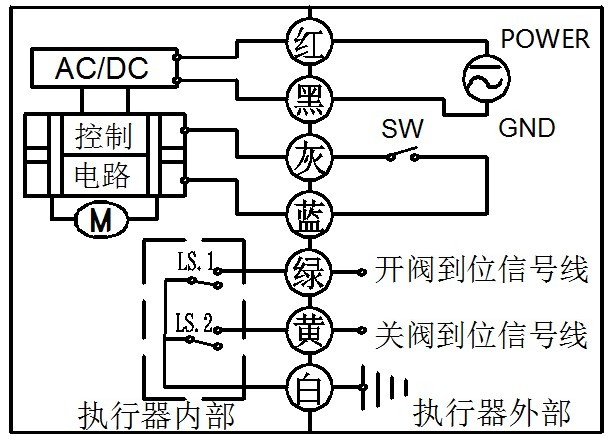

1. 红线接通正极，黑线接通负极，阀门关闭，到位后执行器内部自动断电。2. 黑线接通正极，红线接通负极，阀门打开，到位后执行器内部自动断电。* 电压选配：DC12V/DC24V* 不得超过电压工作 CR2-02 (2 线控制-断电复位） 1、红线、黑线接电源。2、当开关闭合，阀门打开，到位后执行器内部自动断电。3、当开关断开，阀门关闭，到位后执行器内部自动断电。* 电压选配：AC/DC110V-230V,AC/DC9-24V,AC/DC9-35V.* 不得超过电压工作 CR3-03（3 线控制） 1、红线、绿线接正极，与黑线接负极。2、当绿线开关闭合，阀门打开，到位后执行器内部自动断电。3、当绿线开关断开，阀门闭合，到位后执行器内部自动断电。* 电压选配：AC/DC12V，AC/DC24V。* 不得超过电压工作 CR4-01（4线控制，带反馈信号） 1、红线、黑线接负极, 白线，黄线接开关。2、当开关闭合，阀门打开，到位后执行器内部自动断电。3、当开关断开，阀门关闭，到位后执行器内部自动断电。* 电压选配：AC/DC110V-230V* 控制线带DC5V /DC24V电 ,在多台电动阀并联同时使用时,必须把颜色相同的控制线接在一起,否则电动阀不能正常工作。 CR5-01（5线控制，带反馈信号） 1、红线接通正极，黑线接通负极，阀门全关并保持。2、黑线接通正极，红线接通负极，阀门全开并保持。3、绿线和白线接阀门全开信号线。4、黄线和白线接阀门全关信号线。* 电压选配：DC12V/DC24V* 不得超过电压工作* 反馈带载能力：1、最大电压DC36V，AC220V;2、最大电流为0.4A. CR5 02 ( 5线控制，带反馈信号) 1、红线、黑线接电源。2、当开关闭合，阀门打开，到位后执行器内部自动断电。3、当开关断开，阀门关闭，到位后执行器内部自动断电。4、绿线和白线接阀门全开信号线。5、黄线和白线接阀门全关信号线。* 电压选配：AC/DC9-35V,AC110-230V* 不得超过电压工作* 反馈带载能力：1、最大电压DC36V，AC220V;2、最大电流为0.4A。 CR7-03（7线控制） 1、红线、绿线接正极，与黑线接负极。2、当绿线开关闭合，阀门打开，到位后执行器内部自动断电。3、当绿线开关断开，阀门闭合，到位后执行器内部自动断电4、蓝线和灰线接阀门全开信号线。5、黄线和白线接阀门全关信号线。* 电压选配：电压选配：AC/DC12V，AC/DC24V。* 不得超过电压工作 CR7-04（7线控制） 1、红线、黑线接负极, 白线，黄线接开关。2、当开关闭合，阀门打开，到位后执行器内部自动断电。3、当开关断开，阀门关闭，到位后执行器内部自动断电。4、绿线和白线接阀门全开信号线。5、黄线和白线接阀门全关信号线。* 电压选配：AC/DC110V-230V* 不得超过电压工作
| 产品规格 | DN50（可选配 NPT / BSP、DN32、DN40阀体） |
| 最大工作压力 | 1.0MPa |
| 流通介质 | 水、空气 |
| 额定电压 | DC12、DC24、AC/DC9-24V、AC/DC9-35V、AC110-230V（可选） |
| 静态电流 | ≤500MA |
| 阀体材料 | SS304 |
| 开关的时间 | ≤15S |
| 寿命 | 70000次 |
| 执行器材料 | 工程塑料 |
| 执行器扭矩 | 10 N.M |
| 环境温度 | -15℃～50℃ |
| 液体温度 | 2℃～90℃ |
| 手动方式 | 不带 |
| 开关指示 | 带 |
| 线路控制方式 | CR2 01，CR2 02，CR3 03，CR4 01，CR5 01，CR5 02，CR7 04(可选) |
| 垫座 | PTFE |
| 密封件 | FKM |
| 防护等级 | IP67 |
| 产品规格 | DN50（可选配 NPT / BSP、DN32、DN40阀体） |
| 最大工作压力 | 1.0MPa |
| 流通介质 | 水、空气 |
| 额定电压 | DC12、DC24、AC/DC9-24V、AC/DC9-35V、AC110-230V（可选） |
| 静态电流 | ≤500MA |
| 阀体材料 | SS304 |
| 开关的时间 | ≤15S |
| 寿命 | 70000次 |
| 执行器材料 | 工程塑料 |
| 执行器扭矩 | 10 N.M |
| 环境温度 | -15℃～50℃ |
| 液体温度 | 2℃～90℃ |
| 手动方式 | 不带 |
| 开关指示 | 带 |
| 线路控制方式 | CR2 01，CR2 02，CR3 03，CR4 01，CR5 01，CR5 02，CR7 04(可选) |
| 垫座 | PTFE |
| 密封件 | FKM |
| 防护等级 | IP67 |
细节描述
| 产品规格 | DN50（可选配 NPT / BSP、DN32、DN40阀体） |
| 最大工作压力 | 1.0MPa |
| 流通介质 | 水、空气 |
| 额定电压 | DC12、DC24、AC/DC9-24V、AC/DC9-35V、AC110-230V（可选） |
| 静态电流 | ≤500MA |
| 阀体材料 | SS304 |
| 开关的时间 | ≤15S |
| 寿命 | 70000次 |
| 执行器材料 | 工程塑料 |
| 执行器扭矩 | 10 N.M |
| 环境温度 | -15℃～50℃ |
| 液体温度 | 2℃～90℃ |
| 手动方式 | 不带 |
| 开关指示 | 带 |
| 线路控制方式 | CR2 01，CR2 02，CR3 03，CR4 01，CR5 01，CR5 02，CR7 04(可选) |
| 垫座 | PTFE |
| 密封件 | FKM |
| 防护等级 | IP67 |
1. 红线接通正极，黑线接通负极，阀门关闭，到位后执行器内部自动断电。2. 黑线接通正极，红线接通负极，阀门打开，到位后执行器内部自动断电。* 电压选配：DC12V/DC24V* 不得超过电压工作 CR2-02 (2 线控制-断电复位） 1、红线、黑线接电源。2、当开关闭合，阀门打开，到位后执行器内部自动断电。3、当开关断开，阀门关闭，到位后执行器内部自动断电。* 电压选配：AC/DC110V-230V,AC/DC9-24V,AC/DC9-35V.* 不得超过电压工作 CR3-03（3 线控制） 1、红线、绿线接正极，与黑线接负极。2、当绿线开关闭合，阀门打开，到位后执行器内部自动断电。3、当绿线开关断开，阀门闭合，到位后执行器内部自动断电。* 电压选配：AC/DC12V，AC/DC24V。* 不得超过电压工作 CR4-01（4线控制，带反馈信号） 1、红线、黑线接负极, 白线，黄线接开关。2、当开关闭合，阀门打开，到位后执行器内部自动断电。3、当开关断开，阀门关闭，到位后执行器内部自动断电。* 电压选配：AC/DC110V-230V* 控制线带DC5V /DC24V电 ,在多台电动阀并联同时使用时,必须把颜色相同的控制线接在一起,否则电动阀不能正常工作。 CR5-01（5线控制，带反馈信号） 1、红线接通正极，黑线接通负极，阀门全关并保持。2、黑线接通正极，红线接通负极，阀门全开并保持。3、绿线和白线接阀门全开信号线。4、黄线和白线接阀门全关信号线。* 电压选配：DC12V/DC24V* 不得超过电压工作* 反馈带载能力：1、最大电压DC36V，AC220V;2、最大电流为0.4A. CR5 02 ( 5线控制，带反馈信号) 1、红线、黑线接电源。2、当开关闭合，阀门打开，到位后执行器内部自动断电。3、当开关断开，阀门关闭，到位后执行器内部自动断电。4、绿线和白线接阀门全开信号线。5、黄线和白线接阀门全关信号线。* 电压选配：AC/DC9-35V,AC110-230V* 不得超过电压工作* 反馈带载能力：1、最大电压DC36V，AC220V;2、最大电流为0.4A。 CR7-03（7线控制） 1、红线、绿线接正极，与黑线接负极。2、当绿线开关闭合，阀门打开，到位后执行器内部自动断电。3、当绿线开关断开，阀门闭合，到位后执行器内部自动断电4、蓝线和灰线接阀门全开信号线。5、黄线和白线接阀门全关信号线。* 电压选配：电压选配：AC/DC12V，AC/DC24V。* 不得超过电压工作 CR7-04（7线控制） 1、红线、黑线接负极, 白线，黄线接开关。2、当开关闭合，阀门打开，到位后执行器内部自动断电。3、当开关断开，阀门关闭，到位后执行器内部自动断电。4、绿线和白线接阀门全开信号线。5、黄线和白线接阀门全关信号线。* 电压选配：AC/DC110V-230V* 不得超过电压工作
