气动V型调节球阀

气动V型调节球阀



气动V型调节球阀(法兰式、对夹式)是引进国外先进技术制造的一种新型球阀。采用板簧加截的可动阀座结构,阀座与球体不会产生卡阻或脱离等问题,密封可靠,使用寿命长。V型切口的球芯与金属阀座之间具有剪切作用,特别适用于含纤维、微小固体颗粒及料浆等介质。 气动V型调节球阀  技术参数

阀类传动方式连结形式结构形式密封面公称压力(MPa)阀体材料
球阀6-气动
           6s-气动带手动
法兰式对夹式V型固定球F-氟塑料
           H-合金钢
           PPL
1.6
           2.5
           4.0
           6.4
按表内阀体
           材料代号
公称通径DN(mm)15-300
材料\\材料代号CPR

           要
           零
           件
阀体WCBZG1Cr18Ni9TiZG0Cr18Ni12Mo2Ti
球板2Cr13ZG1Cr18Ni9TiZG0Cr18Ni12Mo2Ti
阀杆2Cr131Cr18Ni9Ti0Cr18Ni12Mo2Ti
密封圈硬质合金 聚四氟乙烯
填料聚四氟乙烯 柔性石墨

           用
           工
           况
适用介质水、蒸汽、油品硝酸类醋酸类
适用温度-28℃~400℃-28℃~250℃
控制型式双作用/单作用
作用型式切断/调节
输入信号电信号:0~10mA、-4~10mA 气信号20~100kPa
回信电压AC220V/DC24V
工作介质净化压缩压气
执行器型号GT系列、HY系列、AW系列、ZSH系列
气源压力0.4~0.7MPa

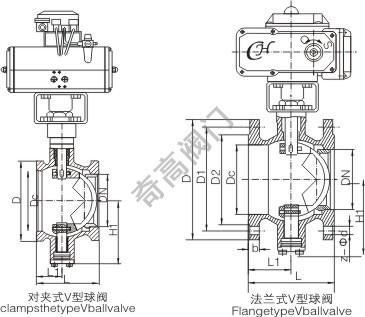

气动V型调节球阀  主要外形尺寸

公称通DN(mm)尺 寸(mm)执行器型号
HH1对夹式法兰式
DLL1DD1D2PLZ-φd
25320576450251108565141024-14可选配GTD/GTE、
           AW/AWS、HY、
           ZSH系列执行器
           (以上选配仅供参
           选具体选用根据实
           际要求)
404006382602514511085161144-18
50450921007532160125110161244-18
654501001208538180145120181454-18
8046510813110045195160135201658-18
10050011715811550215180155201948-18
12555014018013555245210185222138-18
15061017721616065280240210242298-23
200710200268200803352952652624612-23
250850252326240924053553203029712-25
300950270   4604103753033812-25
