Q71F对夹式球阀

Q71F对夹式球阀



Q71F对夹式球阀/Q671F气动对夹式球阀/Q971F电动对夹式球阀与普通球阀相比,具有结构长度短、重量轻、安装方便、节省材料等显著的优点。此外,对夹式球阀阀座采用弹性密封结构,密封可靠,启闭轻松。设有耐火结构,万一发生火灾时,仍然能够可靠操作并具有良好的密封性。根据用户需要,可设有防静电结构。设置了90°开关带孔定位片,根据需要可以加锁,防止误操作。

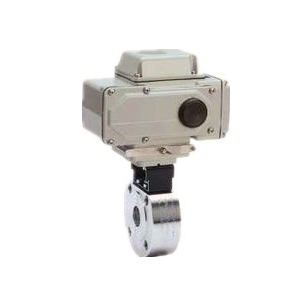

气动对夹式球阀电动对夹式球阀
对夹式球阀 产品用途对夹式球阀适用于Class150、PN1.0~2.5MPa,工作温度 29~180℃(密封圈为增强聚四氟乙烯)或 29~300℃(密封圈为对位聚苯)的各种管路上,用于截断或接通管路中的介质,选用不同的材质,可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。
适用介质:水、气、油品、天然气和酸碱腐蚀性介质。
适用温度:-20~150~300℃
驱动方式:手动、气动、电动等。
公称压力:1.6~2.5MPa对夹式球阀 主要零件材料

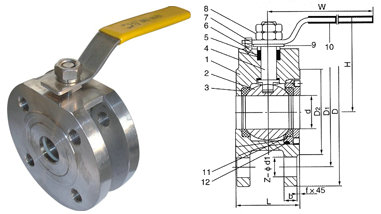

序号NO零件名称材质
1阀体不锈钢CF8M/CF8碳钢WCB
2不锈钢316/304不锈钢SS304
3密封垫聚四氟乙烯PTFE聚四氟乙烯PTFE
4阀杆不锈钢316/304不锈钢SS304
5填料聚四氟乙烯PTFE聚四氟乙烯PTFE
6定位锁不锈钢304不锈钢SS304
7手柄不锈钢304不锈钢SS304
8阀杆螺母不锈钢304不锈钢SS304
9填料压盖不锈钢304不锈钢SS304
10手柄套塑料塑料
11密封瓶帽不锈钢316/304不锈钢SS304
12垫圈聚四氟乙烯PTFE聚四氟乙烯PTFE
对夹式球阀 主要外形尺寸
SIZE1/2"3/4"1"11/4"11/2"2"21/2"3"4"5"6"8"
d1520252938 627692110145195
L3238.54555627295120145200225275
D95105115135145160180195215245280335
D1657585100110125145160180210240295
D24555657885100120135155185210265
H6270798692102158172187200240278
E1101251351501501802503003506508401000
b141416161820222424262628
z-d14-144-144-144-184-184-184-188-188-188-188-2312-20
f222333333333
