DQ41F低温法兰球阀

DQ41F低温法兰球阀



DQ41F低温法兰球阀分为低温浮动球和低温固定球两类,用于截断或接通管路中的低温介质,介质最低温度不得低于-196度。低温球阀 执行标准
设计与制造结构长度法兰尺寸压力-温度试验-检验
GB122237GB12221GB9113 JB79GB9131GB/T13927 JB/T9092
低温球阀 压力试验
公称压力1.62.54.0
强度试验2.43.86.0
水密封试验1.82.84.4
气密封试验0.4-0.7
低温球阀 主要零件材料
阀体WCBZG1Cr18Ni9TiCF8CF3ZG1Cr18Ni12Mo2TiCF8MCF3M
球体 阀杆2Cr131Cr18Ni9Ti304304L1Cr18Ni12Mo2Ti316316L
阀 座聚四氟乙烯PTFE 加坡纤增强聚四氟乙烯PTFE+Glass 对位聚笨PPL
垫片聚四氟乙烯PTFE 不锈钢/柔性石墨 齿形垫片
阀杆座聚四氟乙烯PTFE 不锈钢/柔性石墨
填料聚四氟乙烯PTFE 增强柔性石墨
填料压盖WCB1Cr18Ni9Ti304304L1Cr18Ni12Mo2Ti316316L
温度-40~150
介质水 蒸汽 油品硝酸类强氧化介质醋酸类尿素类

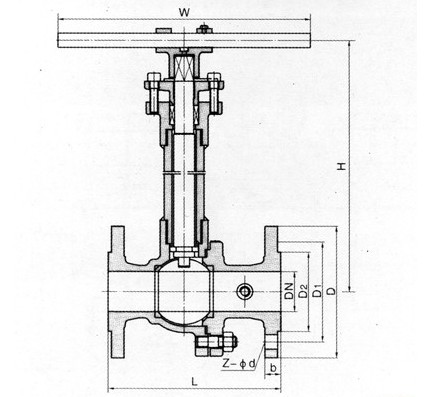

低温球阀 主要外形尺寸
1.6MPaDNLDD1D2bn-φdHD0
凸面法兰
           RFDQ4116C16P16R
15130956545144-1478140
201401057555144-1484160
251501158565144-1495180
3216513510078164-18150250
4018014511085164-18150300
50200160125100184-18170350
65220180145120204-18195350
80250195160135208-18215400
100280215180155208-18250500
125320245210185228-18265600
150360280240210248-23270800
2004003352952652612-233301200
2.5MPa15130956545164-14103140
凸面法兰RFDQ412525P25R201401057555164-14112160
251501158565164-14123180
3216513510078184-18150250
4018014511085184-18156300
50200160125100208-18172350
65220180145120228-18197350
80250195160135228-23222400
100280230190160248-23253500
125320270220188288-25275600
150360300250218308-25286800
2004003603102783412-253401200

4.0MPaDNLDD1D2D6bn-φdHD0
凹凸法兰MFMDQ414040P40R1513095654540164-14103140
20140105755551164-14112160
25150115856558164-14123160
321801351007866184-18150250
402001451108576184-18156250
5022016012510088204-18172350
65250180145120110228-18197350
80280195160135121228-18222450
100320230190160150248-23253450
125400270220188176288-25275600
150400300250218204308-25286800
2005503753202822603812-303401200
6.4MPa15165105755540184-14105140
凹凸法兰MFMDQ416464P64R20190125906851204-18125160
252161351007858224-18135250
322291501108266244-23150350
402411651259576244-23165350
5029217513510588264-23175450
65330200160130110288-23200450
80356210170140121308-23210600
100432250200168150328-25250700
125508295240202176368-302951100
150559340280240204388-343401500
