Q47F固定球阀

Q47F固定球阀



Q47F固定球阀/Q647F气动固定球阀/Q947F电动固定球阀是新一代高性能球阀,适用于长输管线和一般工业管线,其强度、安全性、耐恶劣环境性等在设计时进行了特殊考虑,适用于各种腐蚀性和非腐蚀性介质。它与浮动球阀相比,工作时,阀前流体压力在球体上产生的作用力全部传递给轴承,不会使球体向阀座移动,因而阀座不会承受过大的压力,所以固定式球阀的转矩小、阀座变形小,密封性能稳定、使用寿命长,适用于高压、大口径场合。先进的弹簧预阀座组件,具有自紧特性,实现上游密封。每阀有两个阀座,每个方向都能密封,因而安装没有流向限制,是双向。
气动固定球阀

 电动固定球阀


Q47F固定球阀有二块式和三块式两种阀体结构,中法兰用螺栓连接,密封采用增强聚四氟乙烯镶入不锈钢圈内,钢圈后部没有弹簧保证阀座紧贴球体,保持密封。上下阀杆均没有PTFE轴承,减少磨擦,操作省力,小轴底部没有调整片,保证球与密封圈的接处位置。全通径:阀门流量孔径与管线内径一致,以便管线清扫。
适用介质:水、气、油品、天然气和酸碱腐蚀性介质。
适用温度:-196~350℃
驱动方式:手动、气动、电动、液动等。
公称通径:DN25-8001"~32"固定球阀 产品特点(1)操作省力:球体由上下轴承支撑,减少摩擦,消除了由于进口压力推动球体与密封座形成的巨大密封负荷而造成过大的扭矩。
(2)密封性能可靠:PTFE单性材料密封圈嵌于不锈钢阀座内,金属阀座尾端设有弹簧保证密封圈足够的预紧力,阀门在使用过程中密封面磨损时,在弹簧作用下阀门继续保证良好密封性能。
(3)防火结构:为防止由于骤热或火灾的出现,使聚四氟乙烯密封圈烧毁,发生较大泄漏,而助长火势,在球体与阀座间设置防火密封环,在密封圈烧毁时,在弹簧力作用下,将阀座密封环迅速推向球体上,形成金属与金属密封,起到一定程度的密封效果。耐火试验符合APl6FA和APl607标准要求。
(4)自动泄压功能:当阀门中腔停滞的介质压力异常升高超过弹簧的预紧力时,阀座后退脱离球体,达到自动泄压的效果,卸压后阀座自动复位。
(5)排泄管路:阀体上下均设置排泄孑L,可检查阀座是否发生泄漏,在工作中,阀门处于全开或全关时,卸掉中腔压力,可直接更换填料;可以排放中腔滞留物,减少介质对阀门的污染。辅助密封设置系统(客户需要请在订购时说明)
(6)本阀门设计有辅助的阀座紧急密封系统,一旦密封受损或出现紧急十青况而不能密封时,通过辅助密封系统向密封面注射相应的密封剂即可修复密封面,达到紧急密封。当输送的介质不洁或含有少量颗粒时,为保护密封面,确保达到可靠的密封,还可给这一装置注射相应的清洗剂或润滑剂对密封面进行清洗。
(7)电动固定球阀广泛适用于食品、医药、石油、化工、天然气、钢铁、环保、造纸等输送管路介质的切断或流通。还可给这一装置注射相应的清洗剂或润滑剂对密封面进行清洗。固定球阀 技术规范
设计依据国标系列美标系列
设计标准GB/T12237AP16DANSI B16.34
法兰连接结构长度GB/T12221AP16DANSI B16.10
结构长度(焊接)GB/T15188.1AP16DANSI B16.10
连接法兰GB/T9113
           JB/T79 Hg20592
ANSI B16.5、B16.47
对焊端GB/T12224ANSI B16.25
试验和检验GB/T9092AP16DAP1598
固定球阀 压力试验
压力等级试验压力(MPa)
公称压力(PN)磅级(Class)壳体试验密封试验
1.0-1.51.1
1.6-2.51.76
2.5-3.82.75
4.0-6.04.4
6.4-9.67.04
-1503.02.2
-3007.65.6
-60015.011.0
-10K2.41.5
-20K5.84.0

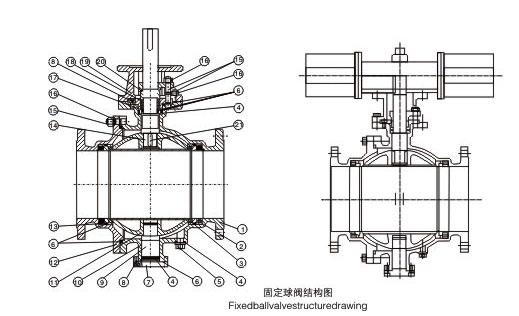

固定球阀 主要零件材料
序号零件名称材质
GBASTM
1阀体WCBA2116-WCB
2弹簧60Si2aMnAISI 9260
3密封圈PTFEPTFE
4垫片PTFEPTFE
5排污螺母25A105
6"0" 型密封圈橡胶橡胶
7底盖25A105
8螺钉35A193-B7
9固定轴1Cr13A276-410
10滑动轴承PTFE&PTFE&
11球体1C18Ni9TiSS304
12阀盖WCBA216-WCB
13阀座25A105
14阀杆1Cr33A276-410
15螺柱35CrMoAA193-B7
16螺母35A194-2H
17压套25A105
18填料PTFEPTFE
19支架WCBA216-WCB
20填料压盖WCBA2116-WCB
21键 Key45AISI C 1045
固定球阀/气动固定球阀/电动固定球阀 主要外形尺寸PN1.6MPa外形尺寸
公称通径DN253240506580100125150200250300350400450500600700
d1253240506580100125150200250300337387438489591686
L16518019021624128330535639445753361068676286491410671245
H505580102114127152184219273360395430470550580700800
手动H175859510712515217830033039849558062567069884010501100
E---------11611617117125725725715083
F---------350350400420400420400410650
W16016023023040040065010501050600600800800800800800800800
Wt(Kg)4.55.77.01216223558742053224605768641280160016004500
电动H2--------554600652760770830-9409401115
L1--------235235235259400400-410410410
气动H32152402642743793894795526667369261059112713931468153815381450
L22002702702704054055765767767767761060106013601360136013602840
PN2.5MPa外形尺寸
公称通径DN253240506580100125150200250300350400450500600700
d1253240506580100125150200250300337387438489591686
L16518019021624128330538140350256864876283891499111431346
H505580102114127152184219273360395430470550580700800
手动H175859510712515217830033039849558062567069884010501100
E---------11611617117125725725715083
F---------350350420420400400400410650
W16016023023040040065010501050600600800800800800800800800
Wt(Kg)4.55.77.0152430558711825537053364010301524210042005300
电动H2--------235235400400410410-420690690
L1--------74350350420420400-400410650
气动H321524026434037945247964666681410021059115012051250129513901470
L2200270270405405574574756756106010601060136013602840284033003300
PN4.0MPa外形尺寸
公称通径DN253240506580100125150200250300350400450500600700
d1253240506580100125150200250300337387438489591686
L16518019021624128330538140350256864876283891499111431346
H505580102114127152184219273360395430470550580700800
手动H175859510712515217830033039849558062567069884010501100
E---------11611617117125725725715083
F---------350350420420400400400410650
W16016023023040040065010501050600600800800800800800800800
Wt(Kg)4.55.77.0152430558711825537053364010301524210042005300
电动H2--------235235400400410410-420690690
L1--------74350350420420400-400410650
气动H321524026434037945247964666681410021059115012051250129513901470
L2200270270405405574574756756106010601060136013602840284033003300
