UG型过滤器广泛用于蒸汽、空气、水、油品等系统管道中，过滤器是保护各种计量器、泵机、阀门、疏水器等设备。UG型过滤器压力损失小，流通面积大，抗污性强。排污方便。主要性能参数
| 型号 | 公称压力 | 工作温度(℃) | 滤网目数 | 适用介质 |
| UG-A | 2.0 | 300 | 20～150 | 蒸汽、空气、水、油 |
| UG-B | 5．O | 425 | 20～150 | 蒸汽、空气、水、油 |
主要零件材料
| UG-B型过滤器 UG-A型过滤器 | 零件名称 | 材料 |
| 阀体 | 碳钢、不锈钢 |
| 滤网盖 | 碳钢、不锈钢 |
| 滤芯网 | 不锈钢 |
| 垫片 | 金属石墨 |

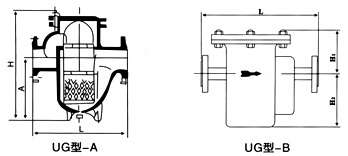

UG-A型过滤器 主要外形尺寸
| 型号 | 公称通径(DN) | 外形尺寸(mm) |
| A | L | H |
| UG型一A | 10 | 150 | 80 | 125 |
| 15 | 150 | 80 | 125 |
| 20 | 180 | 100 | 153 |
| 25 | 180 | 100 | 153 |
| 40 | 200 | 155 | 304 |
| 50 | 300 | 155 | 340 |
| 65 | 340 | 220 | 380 |
| 80 | 400 | 250 | 420 |
| 100 | 500 | 295 | 502 |
| 150 | 600 | 335 | 650 |
| 200 | 786 | 395 | 770 |
UG-B型过滤器 主要外形尺寸
| UG型一B | 公称通径 (DN) | 外形尺寸 (mm) |
| L | H1 | H2 |
| 15 | 270 | 90 | 145 |
| 20 | 270 | 90 | 145 |
| 25 | 270 | 90 | 145 |
| 32 | 320 | 125 | 175 |
| 40 | 320 | 125 | 175 |
| 50 | 320 | 125 | 175 |
| 65 | 430 | 140 | 220 |
| 80 | 430 | 140 | 220 |
| 100 | 430 | 140 | 220 |
| 125 | 460 | 160 | 235 |
| 150 | 460 | 170 | 235 |
| 200 | 460 | 190 | 235 |
