500X泄压/持压阀主要用于消防或其他供水系统中,以防止系统超压或维持消防供水系统的压力。消防泵关闭后还可以减小水锤的冲击。也用于大型供水系统的水锤装置。并且阀门控制系统的进口处装有一个清洁滤网,利用流体特性,使比重较大、直径较大的悬浮颗粒不会进入控制系统,确保系统循环畅通无阻,使阀门能安全可靠地运行。系统动作平稳、强度高、使用寿命长。结构特点和用途
500X泄压/持压阀由主阀、泄压/持压导阀针阀、球阀、微形过滤器和压力表组成水力控制接管系统。利用水力自动操作,即可以作泄压阀用又可作持压阀用。作泄压阀用时,可维持供水路压力在设定的安全值之下;做持压阀用,可维持主阀上游水压在设定值之上,保持主阀上游供水压力。
本产品利用水力自力控制,不需要其它装置和能源,保养简便,一阀多用。
本系列阀门产品广泛用于高层建筑、生活区等供水管网系统及城市供水工程。工作原理
1、作泄压阀:当泄压/持压导阀调整为泄压状态时,水通过针阀、主阀控制室、球阀A、泄压/持压导阀、球阀B流向出口,此时主阀处于开启状态。当进口压力超过泄压/持压导阀设定的安全值时,泄压导阀会自动开启,通过球阀C放出部分水,使管路泄压。当压力恢复到安全值时,泄压阀自动关闭。作泄压阀时,各球阀常开。
2、作持压阀:当泄压/持压导阀调整为持压状态时,只要主阀进口水压低于导阀设定值,导阀即关闭。主要控制室升压,主阀关闭。当主阀上游供水压力超过导阀设定压力时,持压导阀才能打开,控制室的水经球阀排至出口,控制室降压主阀开启,开始供水,即保持了上游水压。作持压阀用时,球阀C常闭或用丝堵换下。主要技术参数


公称压力(Mpa)壳体试验压力(MPa)密封试验压力(MPa)适用介质介质温度(℃)
1.01.51.10-80
1.62.41.76
2.53.752.75


主要零件材料


零件名称零件材料
阀体 阀盖WCB
阀座 阀盘铜合金
密封圈 O型圈丁腈橡胶
阀杆2Cr13
弹簧50CrVA
针型阀铜合金
球阀铜合金
浮球阀铜合金
微型过滤器不锈钢


部件列表:
1、导阀2、针阀3、球阀4、主阀5、压力表主要外形连接尺寸


DNLAA1HH1FD
           mm
D1
           mm
D2
           mm
n-Φd
mmmmmmmmmmmmPN1.0PN1.6PN2.5PN1.0PN1.6PN2.5PN1.0PN1.6PN2.5PN1.0PN1.6PN2.5
201803301305504601161051051057575755858564-13.54-13.54-14
251803301305504601161151151158585856868654-13.54-13.54-14
321803301305504601161401401401001001007878764-17.54-17.54-18
402403451356105161701501501501101101108888844-17.54-17.54-18
50240345135610516170165165165125125125102102994-17.54-17.54-18
652503551406255201801851851851451451451221221184-17.54-17.58-18
802853601466455382102002002001601601601331331328-17.58-17.58-18
1003604001567505962752202202351801801901581581568-17.58-17.58-22
1254004201708086553102502502702102102201841841848-17.58-17.58-26
1504554351868647103552852853002402402502122122118-228-228-26
20058548020611358054603403403602952953102682682748-2212-2212-26
250650530226118585550039540542535035537032032033012-2212-2612-30
300800575246132595558044546048540041043037037038912-2212-2616-30
350860620275138599064050552055546047049043043044816-2216-2616-33
4009606352861445103071556558062051552555048248250316-2616-3016-36
4501075665320132590578061564067056558560053255054820-2620-3020-36
5001075695348143096083067071573062065066058558560920-2620-3320-36
60012307203721565102092078084084572577077068568572020-3020-3620-39
70016507704221755116098089591096084084087580080082024-3024-3624-42
800175080545822301515105010151025108595095099090590592824-3324-3924-48

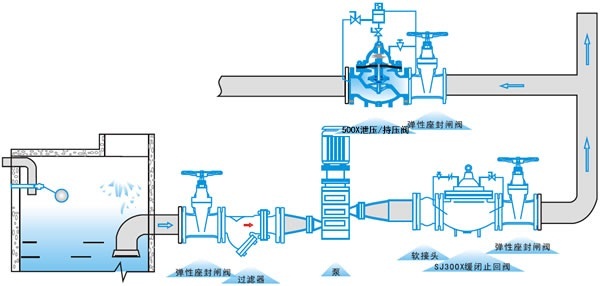

安装示意图
