BFDG7M41HR管力阀



管力阀是水泵出口继老式手动控制阀、液控蝶阀、多功能水力阀与液力自动阀等控制阀门后的第五代新产品。通过对阀门的流体设计，形成直线型流道，能耗低、运行稳，密封效果好，它兼具电动闸阀、电动蝶阀以及止回阀的功能，通过提高快关时间，能更好地消除水锤危害，保护水泵及管网系统安全。管力阀主要用于自动化给排水泵站的离心泵、混流泵和轴流泵出水管道，设计有活塞式与膜片式两种控制装置，可分别适用于清水、原水类介质和污水、渣浆水类介质；可通过辅助部件，实时反馈阀门在线运行情况，对距离输送工程，实现自动控制与远程检测功能；在产品类型上，公司开发有普通型、回水低压型、污水型等五种规格，以满足不同客户不同工况的需求。由于结构紧凑，体积小，重量轻，特别适用于大口径管路系统。可广泛应用于电力、环保、冶金、石化、水司、市政、食品等行业供、排水系统、污水泵房、化工流体等的输送系统，是当前国内外结构最新颖、性能最先进、运行最可靠的泵站新型控制设备。特点（1）本阀门由上下碳钢阀体，橡胶管套、大小阀杆闸板、上下导柱等零件组成。
（2）工作原理：当顺转手轮时，使大小阀杆同时带动上下茬板、压缩管套、进行关闭,反之即行开启。这样，闸板在导柱之间上下往复完成阀门开闭工作。应用工况在泥沙和杂物较多的一些工况（如黄河水质，污水处理系统等），阀门控制管路容易被堵塞，导致阀门失灵；大的杂物还容易把阀板卡住，导致阀门密封不严；还有一些特殊工况，阀门开关时水锤很大，导致阀门开关时响声巨大，甚至造成事故。主要技术参数

公称通径DN(mm)	适用温度℃	适用介质	流阻系数	最低工作压力(Mpa)
DN150-DN2000	0-80	泥污、污水油品、海水	0.3-1.1	≥0.1
关阀时间(可调)	开阀时间(可调)	结构长度标准	法兰标准	泄漏量
快关1-3秒慢关5-90秒	20-60秒	GB2221-89	GB/T79-94	GB/T13927-92

主要零件材料

零件名称	阀体	阀心	阀轴	密封面	填料
材料名称	球墨铸铁	球墨铸铁	不锈钢	丁腈橡胶	O型密封圈
	碳钢	碳钢	不锈铁
	不锈钢	不锈钢

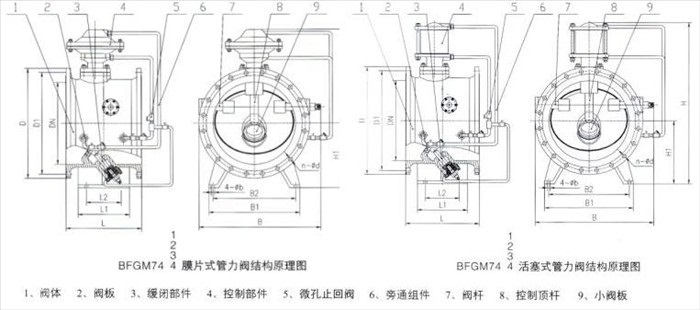

主要外形尺寸

公称通径	长度	外形尺寸（参考值）								连接尺寸（标准值）
										1.6 Mpa			2.5 Mpa
毫米	L	L1	L2	H	H1	B	B1	B2	n-b	D	D1	n-d	D	D1	n-d
200	190			520		355				340	295	12-22	360	310	12-26
250	250			580		420				405	355	12-26	425	370	12-30
300	270			710		490				460	410	12-26	485	430	16-30
350	290			770		560				520	470	16-26	555	490	16-33
400	406			830		625				580	525	16-30	620	550	16-36
450	432			870		685				640	585	20-30	670	600	20-36
500	457			930		720				715	650	20-33	730	660	20-36
600	508			1090		910				840	770	20-36	845	770	20-39
700	610	300	240	1260	520	1050	760	650	4-30	910	840	24-36	960	875	24-42
800	660	360	220	1440	600	1170	820	720	4-30	1025	950	24-39	1085	990	24-48
900	711	420	300	1535	650	1315	950	820	4-30	1125	1050	28-39	1185	1090	28-48
1000	811	460	350	1750	700	1460	1040	900	4-36	1255	1170	28-42	1320	1210	28-55
1200	850	500	410	1960	800	1580	1240	1070	4-36	1485	1390	32-48	1530	1420	32-55
1400	950	620	500	2250	900	1900	1400	1250	4-36	1685	1590	36-48	1755	1640	36-60
1600	1100	750	600	2500	1020	2100	1520	1300	4-36	1930	1820	40-55	1975	1860	40-60
1800	1200	850	680	2820	1150	2400	1620	1400	4-36	2130	2020	44-56	2195	2070	44-68
2000	1300	980	820	3150	1250	2750	1800	1550	4-48	2345	2230	48-60	2415	2280	48-68
