UFS汽水分离器
UFS型汽水分离器用于蒸汽、压缩空气及其它气体系统可除去蒸汽、空气或气体等系统中所含水分。汽水分离器将分离出的水滴，沿倾斜管壁聚集后由一专门排水口排出。因此，汽水分离器能确保设备所使用蒸汽的干燥性，这一点对于提高设备生产力和产品质量尤其重要，并可延长设备及其控制阀的使用寿命。本产品是挡板式分离器用于分离蒸汽、压缩空气和气体系统中内含的夜滴，阀内有梯形挡板，分离效率高。配上绝热套可提高分离器的工作性能。此分离器安装在水平管道上且排水口向下，为了保证分离的液体尽快排走，排液口要连接合适的排液阀或蒸汽疏水阀。
主要技术参数| 产品型号 | 公称通径DN | 连接方式 | 使用压力（Mpa） | 最高允许温度（℃） | 外型尺寸(mm) | |||
| L | H1 | H2 | D(法兰) | |||||
| UFS-16CUFS-25C | 25 | 法兰 | 0.01～2.5 | 350 | 130 | 57 | 167 | DN15 |
| 32 | 法兰 | 0.01～2.5 | 350 | 210 | 70 | 195 | DN15 | |
| 40 | 法兰 | 0.01～2.5 | 350 | 270 | 80 | 250 | DN15 | |
| 50 | 法兰 | 0.01～2.5 | 350 | 270 | 80 | 250 | DN25 | |
| 65 | 法兰 | 0.01～2.5 | 350 | 310 | 90 | 285 | DN25 | |
| 80 | 法兰 | 0.01～2.5 | 350 | 400 | 98 | 330 | DN25 | |
| 100 | 法兰 | 0.01～2.5 | 350 | 400 | 108 | 370 | DN25 | |
| 125 | 法兰 | 0.01～2.5 | 350 | 400 | 122 | 370 | DN32 | |
| 150 | 法兰 | 0.01～2.5 | 350 | 450 | 140 | 410 | DN32 | |
| 200 | 法兰 | 0.01～2.5 | 350 | 450 | 168 | 435 | DN32 | |
| 250 | 法兰 | 0.01～2.5 | 350 | 550 | 203 | 517 | DN32 | |
| 300 | 法兰 | 0.01～2.5 | 350 | 600 | 260 | 570 | DN32 | |
| 350 | 法兰 | 0.01～2.5 | 350 | 700 | 275 | 650 | DN32 | |
| 主体材质 | 碳钢WCB | |||||||

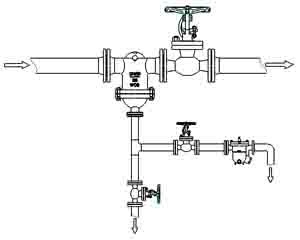

安装示意图
