Q11F黄铜球阀
Q11F-16T黄铜球阀 技术规范1、 公称压力：1.6MPa2、 工作介质：水3、 工作温度：-20℃≤t≤120℃4、 管螺纹符合ISO 228标准

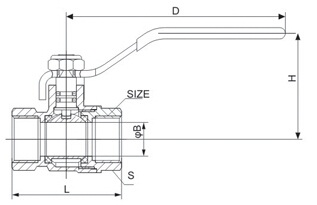

主要外形尺寸| DN | SIZE | L | H | D | S | φB |
| 15 | 1/2 | 49.5 | 47 | 85 | 24.7 | 15 |
| 20 | 3/4 | 56 | 47 | 91 | 30.8 | 19 |
| 25 | 1 | 64.5 | 55 | 112 | 37.8 | 24 |
| 32 | 1 1/4 | 76 | 68 | 116 | 46.5 | 29 |
| 40 | 1 1/2 | 85 | 76 | 134 | 53.2 | 36 |
| 50 | 2 | 99 | 87 | 142 | 65.5 | 46 |
注：手柄为不锈钢材质。
