J41W黄铜法兰截止阀
J41W-16T黄铜法兰截止阀主要技术规范1、公称压力：1.6MPa2、工作介质：水、非腐蚀性液体3、工作温度：-20℃≤t≤120℃

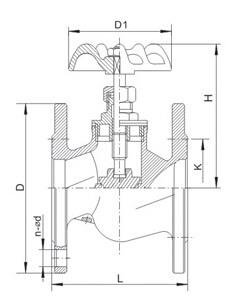

主要外形连接尺寸| DN | SIZE | L | H | D | K | D1 | n- ∅d |
| 15 | 1/2 | 79 | 79 | 95 | 65 | 53 | 4-14 |
| 20 | 3/4 | 90 | 82 | 105 | 75 | 58 | 4-14 |
| 25 | 1 | 98 | 85 | 115 | 85 | 72 | 4-14 |
| 32 | 11/4 | 115 | 108 | 140 | 100 | 78 | 4-18 |
| 40 | 11/2 | 132 | 138 | 150 | 110 | 98 | 4-18 |
| 50 | 2 | 193 | 180 | 160 | 125 | 126 | 4-18 |
| 65 | 21/2 | 213 | 186 | 180 | 145 | 175 | 4-18 |
