ZCM天然气电磁阀



ZCM天然气电磁阀具有结构简单、流量大，寿命长，安全可靠等特点。适用于城市煤气、液化石油气、天然气等多种煤气为加热燃烧介质管路作二位式通断切换，进行温度自动控制的执行结构，它广泛应用于纺织业、印染业的煤气热定型和玻璃、灯泡业的窑炉加热及其它行业的煤气加热自控系统。结构及原理         本阀系一次开阀的直动式低压电磁阀。控制介质通断的阀口密封垫，通过阀杆直接与活动铁芯相连。根据断电时所处开关状态的不同可分为常闭电磁阀和常开电磁阀，常闭电磁阀，断电常位时，靠衔铁自重、密封弹簧及介质压力将阀口封住，切断了被控介质的流道。电磁线圈通电后，电磁阀克服衔铁自重及密封弹簧、介质压力的作用力将活动铁芯连同阀口密封垫吸上，打开阀口，被控介质便可流通了。常开电磁阀断电时，电磁吸力等于零，在弹簧的作用下把动铁芯、阀杆向上提起，阀门打开，介质流通。当通电时由于吸力作用动铁芯下移，推动阀杆，阀门关闭，介质断止。主要技术参数

公称通径（mm）	15	20	25	32	40	50	65	80	100	125	150	200	250	300
工作介质	煤气、天然气等
介质温度（℃）	≤60
公称压力（MPa）	1.0
工作压差（MPa）	0～0.02						0～0.04
电源电压	AC220V其它规格可作特殊订货
使用寿命	按JB/T7352-94规定
额定流量系数（KV）
泄漏量（ml/min）	按JB/T7352-94·F规定
功耗（VA）	70			90			150		870		1100		3000
防爆标志	dIIBT4
防爆证编号	CE991010
出线口接头	内螺纹M20×1.5
环境温度	-40～+60℃

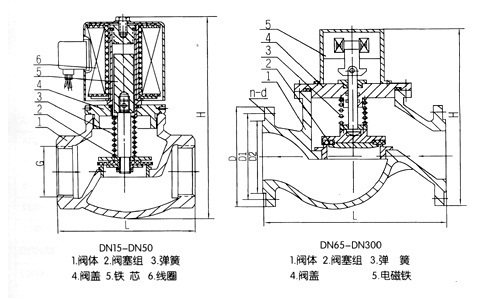

主要外形连接尺寸

公称通径	外形尺寸		内螺纹	外形尺寸		法兰连接
DN	H	L	G	H	L	D	D1	D2	b	f	N-d
15	148	92	1-2	-	-	-	-	-	-	-	-
20	148	92	3-4	-	-	-	-	-	-	-	-
25	148	110	1	210	160	115	85	65	16	3	4-Φ14
32	182	120	11-4	221	180	140	100	76	18	3	4-Φ18
40	182	140	11-2	230	200	150	110	84	18	3	4-Φ18
50	192	162	2	252	230	165	125	99	20	3	4-Φ18
65	-	-	-	324	250	185	145	118	20	3	4-Φ18
80	-	-	-	335	270	200	160	132	20	3	8-Φ18
100	-	-	-	475	320	220	180	156	22	3	8-Φ18
125	-	-	-	516	360	250	210	184	22	3	8-Φ18
150	-	-	-	540	400	285	240	211	24	3	8-Φ22
200	-	-	-	540	600	340	295	266	24	3	8-Φ22
250	-	-	-	610	750	395	350	319	26	3	12-Φ22
300	-	-	-	640	850	445	400	370	26	4	12-Φ22
