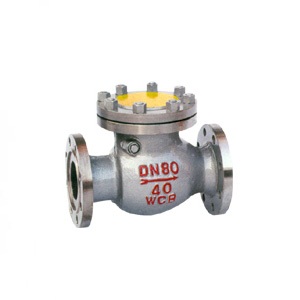

H44N天然气旋启式止回阀
H44N天然气旋启式止回阀采用内装摇臂旋启式结构，阀门的所有启闭件都装于阀体内部，不穿透阀体，除了中法兰部位用密封垫片和密封环外，整体没有外漏点，杜绝阀门外泄的可能。密封面采用弹性尼龙材料或聚四氟乙烯，提高了密封性能，避免因介质压力的冲击而所产生的静电火花。主要用途天然气旋启式止回阀作用是防止天然气、燃气、煤气、液化石油气管路中的介质倒流。可广泛适用于石油、化工、电力、冶金、商业服务等行业，特别适用于燃气生产、贮存、使用单位。使用范围通经范围：DN15～DN300压力范围：1.6MPa～32.0MPa温度范围：-20℃～200℃介质范围：燃气、天然气、液化气、煤气等可燃易燃气体。应用规范
| 设计与制造 | GB/T12235 | |
| 连接端尺寸 | 结构长度 | GB/T12221 |
| 法兰尺寸 | JB/T79 | |
| 检验与试验 | JB/T9092 | |
| 材料 | 碳钢 | GB/T12229 |
| 不锈钢 | GB/T12230 | |
| 合金钢 | Q/ZB66 | |
| 标志 | GB/T12220 | |
| 供货 | JB/T7928 | |
| 公称压力PN | 2.5 | 4.0 | MPa |
| 壳体试验压力PT | 3.75 | 6.0 | |
| 高压密封试验压力 | 2.75 | 4.4 | |
| 适用介质 | 液化气、天然气等 | ||
| 适用温度 | -20∽+200℃ | ||
| 法兰连接标准 | JB/T 79-94 | ||

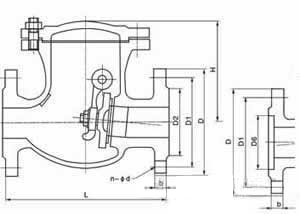

主要外形连接尺寸| 公称通径DN | L | D | D1 | D2 | b | Z-Φd | H | WT(Kg) |
| H44N-16C | ||||||||
| 50 | 230 | 160 | 125 | 100 | 16 | 4-Φ18 | 135 | 21 |
| 65 | 290 | 180 | 145 | 120 | 18 | 4-Φ18 | 142 | 28 |
| 80 | 310 | 195 | 160 | 135 | ||||
