F343CX蜗轮扇形眼镜阀



F343CX蜗轮扇形眼镜阀又称蜗轮扇形盲板阀，蜗轮翻板阀，蜗轮扇形阀，由左阀体、中阀体、右阀体、扇形盲板、丝杆螺母、不锈钢补偿器、两个蜗轮传动机构等组成。它是通过三根丝杆连成一体，并把三个阀体分别固定在底座上，构成一个刚性结构体。中阀体与右阀体用不锈钢膨胀管连接，左、中阀体分别用三根两端带左右梯形螺纹的丝杆连接，将三根丝杆同时作正向（或反向）旋转，则左、中两阀体得到压紧（或分离）。三根丝杆中上面一根丝杠中间装有盲板，盲板绕该轴心旋转。下面两根丝杆在同样的部位上安装有盲板的定位块，盲板旋转时可以防止盲板漂移，避免密封圈擦伤，其中一根丝杆上装有蜗轮传动机构，实现松开夹紧阀体的目的。主要性能参数

公称压力MPa	0.25	0.15	0.10	0.05
密封试验压力MPa	0.275	0.165	0.11	0.055
强度试验压力MPa	0.40	0.225	0.15	0.075
适用温度℃	丁腈橡胶		硅橡胶	氟橡胶
	＜120		＜250	＜300
适用介质	煤气等有毒、有害、易燃气体
采用标准	连接法兰尺寸符合JB/T81-94标准，检测方法符合GB/T13927-92标准
主要零部件材料	阀体、闸板为碳钢；连接轴、伸缩器为碳钢或不锈钢；密封圈为橡胶

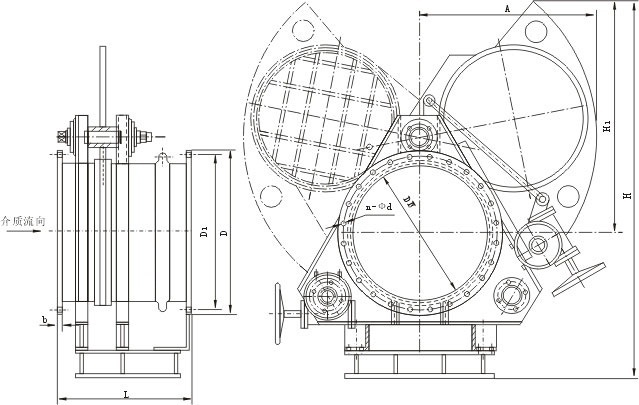

主要外形连接尺寸

DN	D	D1	b	n-φd	L
300	440	395	22	12-φ22	500
350	490	445	22	12-φ22	500
400	540	495	22	16-φ22	600
450	595	550	24	16-φ22	600
500	645	600	24	16-φ22	600
600	755	705	24	20-φ26	600
700	860	810	26	24-φ26	800
800	975	920	26	24-φ30	800
900	1075	1020	28	24-φ30	800
1000	1175	1120	30	28-φ30	800
1100	1275	1220	30	28-φ30	800
1200	1375	1320	30	32-φ30	800
1300	1475	1420	32	32-φ30	800
1400	1575	1520	32	36-φ30	850
1500	1675	1620	32	36-φ30	850
1600	1790	1730	32	40-φ30	850
1800	1990	1930	32	44-φ30	1100
2000	2190	2130	32	46-φ30	1100

操作方法及注意事项1、用扳手依次逆时针旋动三个连接螺杆，使阀体与闸板分离并有均衡，适量的间隙（16mm左右）。确认后转动闸板到工作位置，反向旋动连接螺杆，使闸板与阀体紧密接触，达到绝对密封的目的。
2、橡胶密封圈不得与阀体粘连或发生硬摩擦，以防止损坏橡胶密封圈，破坏阀门的工作性能。
3、左右阀体松开时，介质要外溢，为确保安全，应在关闭时，请先关闭眼镜阀前的煤气蝶阀，同时请采用通风和其它能保证安全的措施。
