HH47X蝶式缓冲止回阀

HH47X蝶式缓冲止回阀



H47X、H47H、HH47X、HH47H、H47X、HDH47X 型蝶式缓冲止回阀主要用于工业供水、污水处理厂的水泵出口处,防止管网中介质逆流。自动消除破坏性水锤从而保证水泵和管路不受损坏。该阀主要由阀体、阀瓣、缓冲装置和微量调节阀组成。该产品具有结构新颖、体积小、流体阻力小、运行平稳、密副可靠、耐磨损、缓冲性能好等特点是工业用水和城市排污的最佳产品。主要零件材料


零件名称阀体蝶 板密封圈阀杆填料
材料灰铸铁
           碳钢
灰铸铁、铸钢、球墨铸铁丁腈耐油橡胶、
           氯丁橡胶
不锈钢聚四氟乙烯


主要技术参数


型号公称压力
           PN(MPa)
试验压力Ps(MPa)工作压力
           P(MPa)
介质温度
           (℃)
适用介质
壳体密封
H47X、H47H、H47X、
           H47H、H47X、HD47X
1.01.51.11.00-80℃水、油品
           海水、污水
1.62.41.751.6
2.53.752.752.5

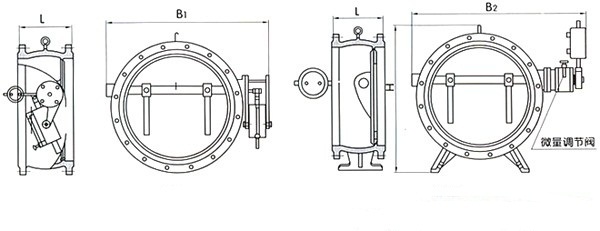

主要外形尺寸


公称通径DN(mm)尺 寸(mm)
LHB1B2
200230550540600
250250630600700
300270690650740
350290780710800
400310860770870
450330910830920
5003509809001000
600390107010901250
700430122012001360
800470132013201480
900510143014201580
1000550155015501700
1200630180017801950
1400710198020002175
