DRVZ(H42X)静音止回阀

DRVZ(H42X)静音止回阀



DRVZ、H42X静音止回阀由阀体、阀座、导流体、阀瓣、轴瓦及弹簧等零件组成。内部流道采用流线型设计,压力损失小,阀瓣启闭行程很短,停泵时可快速关闭,防止巨大的水锤声,形成静音效果。该阀主要用于给水、排水、消防、暖通系统,可安装于水泵出口处,防止介质倒流及水锤对泵的损坏。主要技术参数


公称压力1.01.62.5
最高工作压力1.01.62.5
密封试验压力1.11.762.75
壳体试验压力1.52.43.75
适用介质
介质温度X<80℃, T≤150℃, H≤200℃


主要零件材料


零件名称材料
阀体、导流体铸铁、铸钢
阀座、轴瓦、阀瓣、轴青铜或不锈钢
弹簧不锈钢

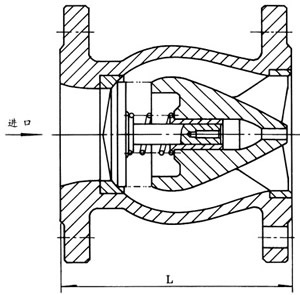

主要外形尺寸


公称通径L
50120
65150
80180
100240
125300
150350
200450
250500
300550
350572
400600
450650
500700


法兰连接尺寸:铁制阀门按GB4216.4(5)-84标准,钢制阀门按GB/T9113.1-2000(RF)标准。
