H41H/W升降式止回阀
H41H/W升降式止回阀选用于公称压力PN1.6～6.4MPa,工作温度-29～550℃的石油、化工、火力电站等各种工况的管路上。适用介质为：水、油品、蒸汽等。结构与特点
1、选材考究，符合国内、外相关标准，材料的全面质量高。
2、密封副配对先进合理，阀瓣、阀座密封面采用铁基合金或司太立（Stellite）钴基硬质合金堆焊面成，耐磨、耐高温、耐腐蚀、抗擦伤性能好，使用寿命长。
3、产品按国家标准GB/T12235设计制造。
4、可采用各种配管法兰标准及法兰密封型式，满足各种工程需要及用户要求。
5、阀体材料品种齐全，垫片可根据实际工况或用户要求合理选配，能适用于各种压力、温度及介质工况。
可按用户要求设计制造不同结构形式和连接形式的止回阀，为各种设备配套使用应用规范
| 设计与制造 | GB/T12235 | |
| 连接端尺寸 | 结构长度 | GB/T12221 |
| 法兰尺寸 | JB/T79 | |
| 检验与试验 | JB/T9092 | |
| 材料 | 碳钢 | GB/T12229 |
| 不锈钢 | GB/T12230 | |
| 合金钢 | Q/ZB66 | |
| 标志 | GB/T12220 | |
| 供货 | JB/T7928 | |
| 阀体 | 阀盖 | 阀瓣 | 阀座 | 适用介质 | 适用温度 (≤℃) |
| WCB | WCB+D507Mo | WCB+D577 | 水、油品、蒸汽 | 425 | |
| ZG1Cr18Ni9Ti | 0Cr18Ni9+ Stellite12 | 0Cr18Ni9+ Stellite6 | 销酸类 | 200 | |
| ZG1Cr18Ni2Mo2Ti | CF8M+Stellite12 | ZG1Cr18Ni2Mo2Ti | 磷酸、醋酸类、混酸 | 200 | |
| ZG00Cr17Ni14Mo2 | CF3M+Stellite12 | CF3M+Stellite6 | 尿素、甲铵液、磷酸 | 200 | |
| ZG1Cr5Mo | ZG1Cr5Mo+ Stellite12 | ZG1Cr5Mo+ Stellite6 | 水、油品、蒸汽 | 550 | |

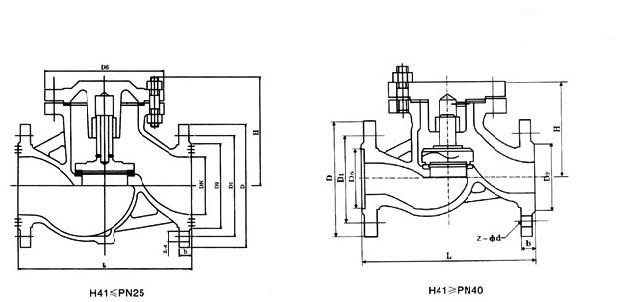

主要外形尺寸| 型号 | 公称压力PN(MPa) | 公称通径DN(mm) | 尺 寸(mm) | 重量(Kg) | ||||||
| L | D | D1 | D2 | b | H | Z-d | ||||
| H41H-16CH41W-16PH41W-16R | 1.6 | 25 | 160 | 115 | 85 | 65 | 16 | 71 | 4-14 | 3.3 |
| 32 | 180 | 135 | 100 | 78 | 18 | 84 | 4-18 | 5.O | ||
| 40 | 200 | 145 | 110 | 85 | 18 | 96 | 4-18 | 6.3 | ||
| 50 | 230 | 160 | 125 | 100 | 20 | 115 | 4-18 | 8.9 | ||
| 65 | 290 | 180 | 145 | 120 | 20 | 145 | 4-18 | 13.2 | ||
| 80 | 340 | 195 | 160 | 135 | 22 | 156 | 8-18 | 24 | ||
| 100 | 350 | 21 5 | 180 | 155 | 24 | 170 | 8-18 | 48 | ||
| 125 | 400 | 245 | 210 | 185 | 26 | 201 | 8-18 | 60 | ||
| 150 | 480 | 280 | 240 | 210 | 26 | 238 | 8-23 | 95 | ||
| 型号 | 公称压力PN(MPa) | 公称通径DN(mm) | 尺 寸(mm) | 重量 | |||||||
| L | D | D1 | D2 | D3 | b | H | Z-d | (Kg) | |||
| H41H-25CH41W-25PH41W-25R | 2 5 | 20 | 150 | 105 | 75 | 55 | 105 | 16 | 105 | 4-14 | 5.5 |
| 25 | 160 | 115 | 85 | 65 | 115 | 16 | 115 | 4-14 | 6 | ||
| 32 | 180 | 135 | 100 | 78 | 130 | 18 | 130 | 4-18 | 9.1 | ||
| 40 | 200 | 145 | 110 | 85 | 145 | 18 | 135 | 4-18 | 11 | ||
| 50 | 230 | 160 | 125 | 100 | 155 | 20 | 150 | 4-18 | 15.2 | ||
| 65 | 290 | 180 | 145 | 120 | 180 | 22 | 160 | 8-18 | 22 | ||
| 80 | 310 | 195 | 160 | 135 | 1 95 | 22 | 170 | 8-18 | 30 | ||
| 100 | 350 | 230 | 190 | 160 | 230 | 24 | 195 | 8-23 | 44 | ||
| 125 | 400 | 270 | 220 | 188 | 270 | 28 | 255 | 8-25 | 65 | ||
| 150 | 480 | 300 | 250 | 218 | 300 | 30 | 255 | 8-25 | 99 | ||
