A42Y弹簧全启封闭式安全阀

A42Y弹簧全启封闭式安全阀

弹簧全启封闭式安全阀A42Y-C型适用于工作温度≤300℃空气、石油气、液体等介质的设备和管路上。A42Y-P型及A42Y-R型适用于工作温度≤200℃有腐蚀性的介质的设备和管路上,作为超压保护装置。连接法兰标准按JB/T……-94系列1。≥6.4MPa按JB/T……-94系列2。系列型号

A42Y-16C A42Y-16P A42Y-16R
KA42Y-16 DA42Y-16C/P A42Y-25
A42Y-25P A42Y-25R KA42Y-25(P)
DA42Y-25P A42Y-40 A42Y-40P
A42Y-40R KA42Y-40 DA42Y-40P
A42Y-64 A42Y-64P A42Y-64R
KA42Y-64 DA42Y-64P A42Y-100
A42Y-100 PA42Y-100R KA42Y-100
DA42Y-100P

主要零件材料

NO. 零件名称 A42Y-C/KA42Y-C材料 A42Y-P/KA42Y-P材料 A42Y-R材料 DA42Y-P材料
1 阀座 2Cr13/1Cr18Ni9Ti ZG1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti ZG1Cr18Ni9Ti
2 阀体 WCB ZG1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti LCB/ZG1Cr18Ni9Ti
3 调节圈 2Cr13/1Cr18Ni9Ti 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti 1Cr18Ni9Ti
4 反冲盘 2Cr13/1Cr18Ni9Ti 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti 1Cr18Ni9Ti
5 阀瓣 2Cr13/1Cr18Ni9Ti 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti 1Cr18Ni9Ti
6 导向套 2Cr13/1Cr18Ni9Ti 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti 1Cr18Ni9Ti
7 阀盖 ZG230-450 ZG230-450 ZG230-450 ZG1Cr18Ni9Ti
8 弹簧 50CrVA 50CrVA包覆氟塑料 50CrVA包覆氟塑料 50CrVA
9 阀杆 2Cr13 1Cr18Ni9Ti/1Cr18Ni12Mo2Ti 1Cr18Ni9Ti/1Cr18Ni12Mo2Ti 1Cr18Ni9Ti
10 调整螺杆 45 2Cr13 2Cr13 2Cr13
11 阀帽 ZG200-400 ZG200-400 ZG200-400 ZG230-450
  密封面材料 堆焊Co基硬质合金

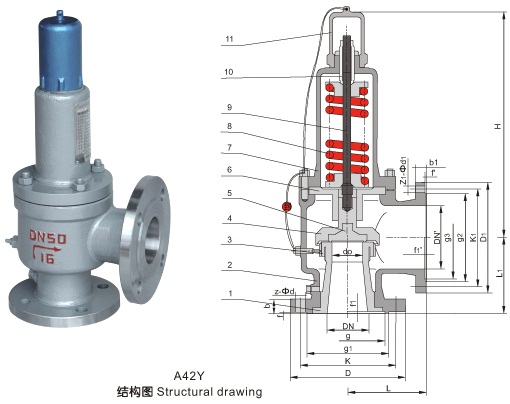

主要外形尺寸

型号 公称通径 do D K g g1 b f f1 Z-?d DN' D1 K1 g3 g2 b1 f' f1' Z1-?d1 L L1 ≈H
A42Y-16C
           A42Y-16P
           A42Y-16R
           KA42Y-16C
           DA42Y-16C(P)
20 15 105 75   55 16 2   4-14 25 115 85   65 16 2   4-14 110 95 378
25 16 115 85   65 16 2   4-14 32 140 100   78 18 2   4-18 110 95 378
32 20 140 100   78 18 2   4-18 40 150 110   85 18 3   4-18 115 100 378
40 25 150 110   85 18 3   4-18 50 165 125   100 20 3   4-18 120 110 406
50 32 165 125   100 20 3   4-18 65 185 145   120 20 3   4-18 135 120 450
65 40 185 145   120 20 3   4-18 80 200 160   135 20 3   8-18 160 140 520
80 50 200 160   135 20 3   8-18 100 220 180   155 22 3   8-18 170 135 525
100 65 220 180   155 22 3   8-18 125 250 210   185 22 3   8-18 195 175 690
125 80 250 210   185 22 3   8-18 150 285 240   210 24 3   8-23 210 190 780
150 100 285 240   210 24 3   8-23 175 310 270   240 26 3   8-23 255 230 838
200 125 340 295   265 26 3   12-23 250 405 355   320 30 3   12-26 300 260 992
250 150 405 355   320 30 3   12-26 300 460 410   375 30 4   12-26 350 320 1266
300 220 460 410   375 30 4   12-26 400 580 525   485 36 4   16-30 370 350 1283
350 250 520 470   435 34 4   16-26 500 715 650   608 44 4   20-34 500 450 1520
400 280 580 525   485 36 4   16-30 500 715 650   608 44 4   20-34 500 450 1530
A42Y-25C
           A42Y-25P
           A42Y-25R
           KA42Y-25C
           DA42Y-25(P)
20 15 105 75   55 16 2   4-14 25 115 85   65 16 2   4-14 110 95 378
25 16 115 85   65 16 2   4-14 32 140 100   78 18 2   4-18 110 95 378
32 20 140 100   78 18 2   4-18 40 150 110   85 18 3   4-18 115 100 378
40 25 150 110   85 18 3   4-18 50 165 125   100 20 3   4-18 120 110 406
50 32 165 125   100 20 3   4-18 65 185 145   120 20 3   4-18 135 120 450
65 40 185 145   120 22 3   8-18 80 200 160   135 20 3   8-18 160 140 520
80 50 200 160   135 22 3   8-18 100 220 180   155 22 3   8-18 170 135 525
100 65 230 190   160 24 3   8-23 125 250 210   185 22 3   8-18 195 175 690
125 80 270 220   188 28 3   8-26 150 285 240   210 24 3   8-23 210 190 780
150 100 300 250   218 30 3   8-26 175 310 270   240 26 3   8-23 255 230 838
200 125 360 310   278 34 3   12-26 250 405 355   320 30 3   12-26 300 260 992
250 150 425 370   332 36 3   12-30 300 460 410   375 30 4   12-26 350 320 1266
300 220 485 430   390 40 4   16-30 400 580 525   485 36 4   16-30 370 350 1283
A42Y-40C
           A42Y-40P
           A42Y-40R
           KA42Y-40C
           DA42Y-40(P)
20 15 105 75 51 55 16 2 4 4-14 25 115 85   65 16 2   4-14 110 95 378
25 16 115 85 58 65 16 2 4 4-14 32 140 100   78 18 2   4-18 110 95 378
32 20 140 100 66 78 18 2 4 4-18 40 150 110   85 18 3   4-18 115 100 378
40 25 150 110 76 85 18 3 4 4-18 50 165 125   100 20 3   4-18 120 110 406
50 32 165 125 88 100 20 3 4 4-18 65 185 145   120 20 3   4-18 135 120 450
65 40 185 145 110 120 22 3 4 8-18 80 200 160   135 20 3   8-18 160 140 520
80 50 200 160 121 135 22 3 4 8-18 100 220 180   155 22 3   8-18 170 135 525
100 65 235 190 150 160 24 3 4.5 8-23 125 250 210   185 22 3   8-18 195 175 690
125 80 270 220 176 188 28 3 4.5 8-26 150 285 240   210 24 3   8-23 210 190 780
150 100 300 250 204 218 30 3 4.5 8-26 175 310 270   240 26 3   8-23 255 230 838
200 125 375 320 260 282 38 3 4.5 12-30 250 405 355   320 30 3   12-26 300 260 992
250 150 450 385 313 345 42 3 4.5 12-34 300 460 410   375 30 4   12-26 350 320 1266
A42Y-64
           A42Y-64P
           A42Y-64R
           DA42Y-64(P)
20 10 125 90 51 68 22 2 4 4-18 25 115 85 58 65 16 2 4 4-14 96 85 264
25 16 140 100 58 78 22 2 4 4-18 32 140 100 66 78 18 2 4 4-18 110 100 277
32 20 155 110 66 82 24 2 4 4-23 40 150 110 76 85 18 3 4 4-18 130 110 289
40 25 170 125 76 95 24 3 4 4-23 50 165 125 88 100 20 3 4 4-18 130 120 319
50 32 180 135 88 105 26 3 4 4-23 65 185 145 110 120 222 3 4 8-18 135 130 389
65 40 205 160 110 130 28 3 4 8-23 80 200 160 121 135 22 3 48-18 175 160 493
80 50 215 170 121 140 30 3 4 8-23 100 235 190 150 160 24 3 4.5 8-23 175 160 483
100 65 250 200 150 168 32 3 4.5 8-26 125 270 220 176 188 28 3 4.5 8-25 195 195 613
150 100 345 280 204 240 38 3 4.5 8-34 200 375 320 260 282 38 3 4.5 12-30 280 265 894
A42Y-100
           A42Y-100P
           A42Y-100R
           DA42Y-100(P)
20 10 125 90 51 68 22 2 4 4-18 25 115 85 58 65 16 2 4 4-14 96 85 264
25 16 140 100 58 78 24 2 4 4-18 32 140 100 66 78 18 2 4 4-18 110 100 277
32 20 155 110 66 82 24 2 4 4-23 40 150 110 76 85 18 3 4 4-18 130 110 289
40 25 170 125 76 95 26 3 4 4-23 50 165 125 8 100 20 3 4 4-18 130 120 319
50 32 195 145 88 112 28 3 4 4-26 65 185 145 110 120 22 3 4 8-18 135 130 389
65 32 220 170 110 138 32 3 4 8-26 80 200 160 121 135 22 3 4 8-18 175 160 493
80 40 230 180 121 148 34 3 4 8-26 100 235 190 150 160 24 3 4.5 8-23 175 160 483
100 50 265 210 150 172 38 3 4.5 8-30 125 270 220 176 188 28 3 4.5 8-25 195 195 613
150 80 355 290 204 250 46 3 4.5 12-34 200 375 320 260 282 38 3 4.5 12-30 280 265 894
