A21H弹簧微启式外螺纹安全阀
A21H弹簧微启式外螺纹安全阀适用于工作温度≤200℃的空气、氨、石油气等介质的设备和管路上。A21W型适用于工作温度≤200℃含腐蚀性的气体或液体的设备和管路上，A21F型适用于工作温度≤200℃的液化气、石油气等设备和管路上，作为超压保护装置。当设备和管路内压力超过允许值时，阀门自动开启，继而全量排放；当压力降低到规定值时，阀门自动关闭，保证设备和管路安全运行。
| 工作温度 | A21H型≤200℃ A21W型≤200℃ A21F型-40℃～80℃ |
| 适用介质 | RA21H型适用空气、氨、石油气、水等 RA21W型适用腐蚀性气体或液体 RA21F适用液化石油气 |

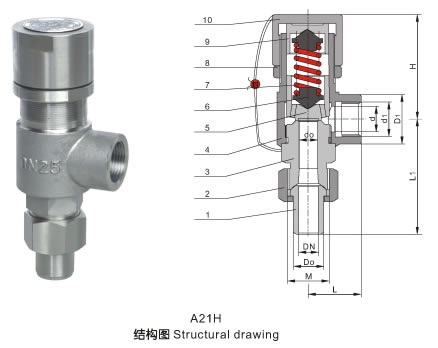

主要外形尺寸| 公称通径DN/mm | 尺寸(mm) | ||||
| D0 | d0 | L | L1 | G | |
| 15 | 20 | 12 | 35 | 65 | G1/2" |
| 20 | 25 | 16 | 42 | 76 | G3/4" |
| 25 | 31 | 20 | 50 | 84 | G1" |
| 32 | ZG1 1/4" | 25 | 55 | 85 | G1 1/4" |
| 40 | ZG1 1/2" | 32 | 55 | 84 | G1 1/2" |
| 50 | AG2" | 40 | 67 | 101 | G2" |
| 65 | ZG2 1/2" | 50 | 76 | 120 | G2 1/2" |
| 80 | ZG3" | 65 | 83 | 135 | G3" |
