A47H带扳手弹簧微启式安全阀

A47H带扳手弹簧微启式安全阀

A47H带扳手弹簧微启式安全阀适用于工作温度≤350℃的蒸汽、空气等介质的设备或管路上，作为超压保护装置。

应用范围

适用于工作温度≤350℃的蒸汽、空气等介质标准规范
设计制造标准：
结构长度标准：GB/T 12221-2005
连接法兰标准：GB/T 9113
压力温度等级：GB/T 12224-2005

试验检验标准：GB/T 13927-2008

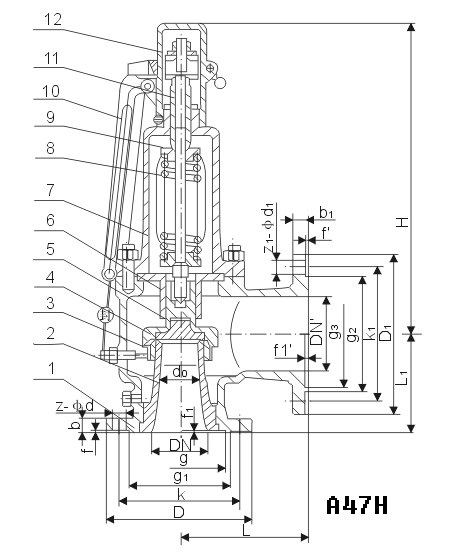

主要零件材料

NO 零件名称 材料
1 阀体 WCB
2 阀座 ZG2Cr13
3 调节圈 ZG2Cr13
4 反冲盘 ZG2Cr13
5 阀瓣 2Cr13
6 导向套 2Cr13
7 阀盖 ZG230-450
8 弹簧 50CrVA
9 阀杆 2Cr13
10 扳手 ZG200-400
11 调整螺杆 45
12 保护罩 ZG200-400
密封面材料 "H"堆焊D507,"Y"堆焊Co基硬质合金

主要外形尺寸

型号 公称通径 do D K g g1 b f f1 Z-?d DN’ D1 K1 g2 g’ b1 f’ f1’ Z1-?d1 L L1 ≈H
A47H-16C 20 15 105 75 / 55 16 2 / 4-14 20 105 75 55 / 16 2 / 4-14 100 85 270
25 20 115 85 / 65 16 2 / 4-14 25 115 85 65 / 16 2 / 4-14 100 85 270
32 25 140 100 / 78 18 2 / 4-18 32 140 100 78 / 18 2 / 4-18 115 100 312
40 32 150 110 / 85 18 3 / 4-18 40 150 110 85 / 18 3 / 4-18 120 110 320
50 40 165 125 / 100 20 3 / 4-18 50 165 125 100 / 20 3 / 4-18 135 120 390
65 50 185 145 / 120 20 3 / 4-18 65 185 145 120 / 20 3 / 4-18 140 130 395
80 65 200 160 / 135 20 3 / 8-18 80 200 160 135 / 20 3 / 8-18 160 135 400
100 80 220 180 / 155 22 3 / 8-18 100 220 180 155 / 22 3 / 8-18 170 160 600
125 100 250 210 / 185 22 3 / 8-18 125 250 210 185 / 22 3 / 8-18 190 190 620
150 125 285 240 / 210 24 3 / 8-23 150 285 240 210 / 24 3 / 8-23 205 195 625
200 150 340 295 / 265 26 3 / 12-23 200 340 295 265 / 26 3 / 12-23 240 230 798
250 200 405 355 / 320 30 3 / 12-26 250 405 355 320 / 30 3 / 12-26 350 320 981
300 250 460 410 / 375 30 4 / 12-26 300 460 410 375 / 30 4 / 12-26 350 320 1005
A47H-25 20 15 105 75 / 55 16 2 / 4-14 20 105 75 55 / 16 2 / 4-14 100 85 270
25 20 115 85 / 65 16 2 / 4-14 25 115 85 65 / 16 2 / 4-14 100 85 270
32 25 140 100 / 78 18 2 / 4-18 32 140 100 78 / 18 2 / 4-18 115 100 312
40 32 150 110 / 85 18 3 / 4-18 40 150 110 85 / 18 3 / 4-18 120 110 320
50 40 165 125 / 100 20 3 / 4-18 50 165 125 100 / 20 3 / 4-18 135 120 390
65 50 185 145 / 120 22 3 / 8-18 65 185 145 120 / 20 3 / 4-18 140 130 395
80 65 200 160 / 135 24 3 / 8-18 80 200 160 135 / 20 3 / 8-18 160 135 400
100 80 230 190 / 160 24 3 / 8-23 100 220 180 155 / 20 3 / 8-18 170 160 600
125 100 270 220 / 188 28 3 / 8-26 125 250 210 185 / 22 3 / 8-18 190 190 620
150 125 300 250 / 218 30 3 / 8-26 150 285 240 210 / 24 3 / 8-23 205 195 625
200 150 360 310 / 278 34 3 / 12-26 200 340 295 265 / 26 3 / 12-23 240 230 798
250 200 425 370 / 332 36 3 / 12-30 250 405 355 320 / 30 3 / 12-26 350 320 981
300 250 485 430 / 390 40 4 / 16-30 300 460 410 375 / 30 4 / 12-26 350 320 1005
A47H-40 20 15 105 75 51 55 16 2 4 4-14 20 105 75 55 / 16 2 / 4-14 100 85 270
25 20 115 85 58 65 16 2 4 4-14 25 115 85 65 / 16 2 / 4-14 100 85 270
32 25 140 100 66 78 18 2 4 4-18 32 140 100 78 / 18 2 / 4-18 115 100 312
40 32 150 110 76 85 18 3 4 4-18 40 150 110 85 / 18 3 / 4-18 120 110 320
50 40 165 125 88 100 20 3 4 4-18 50 165 125 100 / 20 3 / 4-18 135 120 390
65 50 185 145 110 120 22 3 4 8-18 65 185 145 120 / 20 3 / 4-18 140 130 395
80 65 200 160 121 135 22 3 4 8-18 80 200 160 135 / 20 3 / 8-18 160 135 400
100 80 235 190 150 160 24 3 4.5 8-23 100 220 180 155 / 22 3 / 8-18 170 160 600
125 100 270 220 176 188 28 3 4.5 8-26 125 250 210 185 / 22 3 / 8-18 190 190 620
150 125 300 250 204 218 30 3 4.5 8-26 150 285 240 210 / 24 3 / 8-23 205 195 625
200 150 375 320 260 282 38 3 4.5 12-30 200 340 295 265 / 26 3 / 12-23 240 230 798
250 200 450 385 313 345 42 3 4.5 12-34 250 405 355 320 / 30 3 / 12-26 350 320 981
300 250 515 450 364 408 46 4 4.5 16-34 300 460 410 375 / 30 4 / 12-26 350 320 1005
A47H-64A47Y-64 20 15 130 90 51 68 20 2 4 4-18 20 105 75 55 51 16 2 4 4-14 100 95 301
25 20 140 100 58 78 22 2 4 4-18 25 115 85 65 58 16 2 4 4-14 100 95 301
32 25 155 110 66 82 24 2 4 4-23 32 140 100 78 66 18 2 4 4-18 115 105 312
40 32 170 125 76 95 24 3 4 4-23 40 150 110 85 76 18 3 4 4-18 135 115 366
50 40 180 135 88 105 26 3 4 4-23 50 165 125 100 88 20 3 4 4-18 160 125 396
65 50 205 160 110 130 28 3 4 8-23 65 185 145 120 110 22 3 4 8-18 175 160 570
80 65 215 170 121 140 30 3 4 8-23 80 200 160 135 121 22 3 4 8-18 175 160 565
100 80 250 200 150 168 32 3 4.5 8-26 100 235 190 160 150 24 3 4.5 8-23 190 180 597
150 100 345 280 204 240 38 3 4.5 8-34 150 300 250 218 204 30 3 4.5 8-26 280 260 738
A47H-100
           A47Y-100 		20 15 130 90 51 68 22 2 4 4-18 20 105 75 55 51 16 2 4 4-14 100 95 301
25 20 140 100 58 78 24 2 4 4-18 25 115 85 65 58 16 2 4 4-14 100 95 301
32 25 155 110 66 82 24 2 4 4-23 32 140 100 78 66 18 2 4 4-18 115 105 312
40 32 170 125 76 95 26 3 4 4-23 40 150 110 85 76 18 3 4 4-18 135 115 366
50 40 195 145 88 112 28 3 4 4-26 50 165 125 100 88 20 3 4 4-18 160 125 396
65 50 220 170 110 138 32 3 4 8-26 65 185 145 120 110 22 3 4 8-18 175 160 570
80 65 230 180 121 148 34 3 4 8-26 80 200 160 135 121 22 3 4 8-18 175 160 565
100 80 265 210 150 172 38 3 4.5 8-30 100 235 190 160 150 24 3 4.5 8-23 190 180 597
150 100 355 290 204 250 46 3 4.5 12-34 150 300 250 218 204 30 3 4.5 8-26 280 260 738
