A27H/Y弹簧微启式安全阀
A27H弹簧微启式安全阀适用于工作温度≤200℃的水、空气、蒸气等介质的设备或管路上。A27Y适用于工作温度≤200℃有腐蚀性介质的设备或管路上，作为超压保护装置。
产品型号：A27H-10/16/25/40 A27Y-10/16/25/40P/R主要零件材料
| No. | 零件名称 | A27H 材料 | A27W-P 材料 | A27W-R 材料 |
| 1 | 阀 体 | HT350 | ZG1Cr18Ni9Ti | ZG1Cr18Ni9Ti |
| 2 | 阀 座 | 35 | ZG1Cr18Ni9Ti | ZG1Cr18Ni9Ti |
| 3 | 调 节 圈 | 2Cr13 | 1Cr18NiTi | 1Cr18Ni12MoTi |
| 4 | 阀 瓣 | 2Cr13 | 1Cr18NiTi | 1Cr18Ni12MoTi |
| 5 | 弹 簧 | 50CrVA | 50CrVA 包覆氟塑料 | 50CrVA 包覆氟塑料 |
| 6 | 阀 杆 | 2Cr13 | 2Cr13 | 1Cr18NiTi |
| 7 | 调整螺杆 | 45 | 2Cr13 | 1Cr18NiTi |
| 8 | 保 护 罩 | 2G200-400 | 2G200-400 | 1Cr18NiTi |
| 密封面材料 | 堆焊D507 | 堆焊Co基硬质合金 | ||

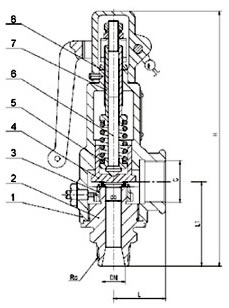

主要外形尺寸| 公称通径 | 尺寸 | |||||
| do | Rc | L | L1 | G | H | |
| 15 | 10 | 1/2＂ | 40 | 65 | 1/2＂ | 135 |
| 20 | 15 | 3/4＂ | 45 | 70 | 3/4＂ | 140 |
| 25 | 20 | 1＂ | 45 | 76 | 1＂ | 155 |
| 32 | 25 | 1 1/4＂ | 55 | 85 | 1 1/4＂ | 170 |
| 40 | 32 | 1 1/2＂ | 55 | 85 | 1 1/2＂ | 310 |
| 50 | 40 | 2＂ | 67 | 100 | 2＂ | 322 |
| 65 | 50 | 2 1/2＂ | 76 | 112 | 2 1/2＂ | 344 |
| 80 | 65 | 3＂ | 110 | 135 | 3＂ | 395 |
