WA42Y波纹管平衡式安全阀

WA42Y波纹管平衡式安全阀

WA42Y波纹管平衡式安全阀适用于工作温度≤200℃存在不稳定背压或有毒、腐蚀性介质的设备或管路上，作为超压保护装置。连接法兰标准≤4MPa采用JB/T……94系列1。＞4MPa按JB/T……94系列2标准。

波纹管平衡式安全阀产品型号WA42Y-16/25/40/64/100C/P/R

主要零件材料

NO. 零件名称 WA42Y-C型材料 WA42Y-P型材料 WA42Y-R型材料
1 阀体 WCB ZG1Cr18Ni8Ti,304 CF8M
2 阀座 2Cr13 1Cr18Ni8Ti 316
3 调节圈 2Cr13 1Cr18Ni8Ti 0Cr18Ni12Mo2Ti
4 阀瓣 2Cr13 1Cr18Ni8Ti 316
5 反冲盘 2Cr13 1Cr18Ni8Ti 316
6 波纹管 304 304 316
7 导向套 2Cr13 1Cr18Ni8Ti 0Cr18Ni12Mo2Ti
8 阀盖 ZG230-450 ZG230-450 ZG230-450
9 弹簧 50CrVA 50CrVA包覆氟塑料 50CrVA包覆氟塑料

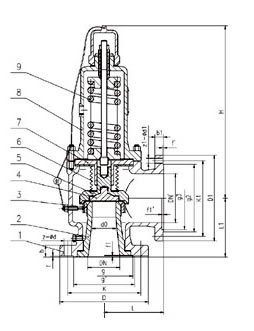

主要外形尺寸

型号 公称通径 do D K g g1 b f f1 Z-?d DN' D1 K1 g3 g2 b1 f' f1' Z1-?d1 L L1 ≈H
WA42Y-16
           WA42Y-16P
           WA42Y-16R 		25 16 115 85   65 16 2   4-14 32 140 100   78 18 2   4-18 110 95 378
32 20 140 100   78 18 2   4-18 40 150 110   85 18 3   4-18 115 100 378
40 25 150 110   85 18 3   4-18 50 165 125   100 18 3   4-18 120 110 406
50 32 165 125   100 20 3   4-18 65 185 145   120 20 3   4-18 135 120 450
65 40 185 145   120 20 3   4-18 80 200 160   135 20 3   8-18 160 140 520
80 50 200 160   135 20 3   8-18 100 220 180   155 22 3   8-18 170 135 525
100 65 220 180   155 22 3   8-18 125 250 210   185 22 3   8-18 195 175 690
125 80 250 210   185 22 3   8-18 150 285 240   210 24 3   8-23 210 190 857
150 100 285 240   210 24 3   8-23 175 310 270   240 26 3   8-23 255 230 838
200 125 340 295   265 26 3   12-23 250 405 355   320 30 3   12-26 300 260 992
WA42Y-25
           WA42Y-25P
           WA42Y-25R 		25 16 115 85   65 16 2   4-14 32 140 100   78 18 2   4-18 110 95 378
32 20 140 100   78 18 2   4-18 40 150 110   85 18 3   4-18 115 100 378
40 25 150 110   85 18 3   4-18 50 165 125   100 20 3   4-18 120 110 406
50 32 165 125   100 20 3   4-18 65 185 145   120 20 3   4-18 135 120 450
65 40 185 145   120 22 3   8-18 80 200 160   135 20 3   8-18 160 140 520
80 50 200 160   135 22 3   8-18 100 220 180   155 22 3   8-18 170 135 525
100 65 230 190   160 24 3   8-23 125 250 210   185 22 3   8-18 195 175 690
125 80 270 220   188 28 3   8-26 150 285 240   210 24 3   8-23 210 190 780
150 100 300 250   218 30 3   8-26 175 310 270   240 26 3   8-23 255 230 838
200 125 360 310   278 34 3   12-26 250 405 355   320 30 3   12-26 300 260 992
WA42Y-40
           WA42Y-40P
           WA42Y-40R 		25 16 115 85 58 65 16 2 4 4-14 32 140 100   78 18 2   4-18 110 95 378
32 20 140 100 66 78 18 2 4 4-18 40 150 110   85 18 3   4-18 115 100 378
40 25 150 110 76 85 18 3 4 4-18 50 165 125   100 20 3   4-18 120 110 406
50 32 165 125 88 100 20 3 4 4-18 65 185 145   120 20 3   4-18 135 120 450
65 40 185 145 110 120 22 3 4 8-18 80 200 160   135 20 3   8-18 160 140 520
80 60 200 160 121 135 24 3 4 8-18 100 220 180   155 22 3   8-18 170 135 525
100 65 235 190 150 160 24 3 4.5 8-23 125 250 210   185 22 3   8-18 195 175 690
125 80 270 220 188 176 28 3 4.5 8-26 150 285 240   210 24 3   8-23 210 190 857
150 100 300 250 204 218 30 3 4.5 8-26 175 310 270   240 26 3   8-23 255 230 838
200 125 375 320 260 282 38 3 4.5 12-30 250 405 355   320 30 3   12-26 300 260 992


型号 公称通径 do D K g g1 b f f1 Z-?d DN' D1 K1 g3 g2 b1 f' f1' Z1-?d1 L L1 ≈H
WA42Y-64
           WA42Y-64P
           WA42Y-64R 		25 16 140 100 58 78 22 2 4 4-18 32 140 100 66 78 18 2 4 4-18 110 100 277
32 20 155 110 66 82 24 2 4 4-23 40 150 110 76 85 18 3 4 4-18 130 110 289
40 25 170 125 76 95 24 3 4 4-23 50 165 125 88 100 20 3 4 4-18 130 120 319
50 32 180 135 88 105 26 3 4 4-23 65 185 145 110 120 22 3 4 8-18 135 130 389
65 40 205 160 110 130 28 3 4 8-23 80 200 160 121 135 22 3 4 8-18 175 160 493
80 50 215 170 121 140 30 3 4 8-23 100 235 190 150 160 24 3 4.5 8-23 175 160 483
100 65 250 200 150 168 32 3 4.5 8-26 125 270 220 176 188 28 3 4.5 8-25 195 195 613
150 100 345 280 204 240 38 3 4.5 8-34 200 375 320 260 282 38 3 4.5 12-30 280 265 894
WA42Y-100
           WA42Y-100P
           WA42Y-100R 		25 16 140 100 58 78 24 3 4 4-18 32 140 100 66 78 18 2 4 4-18 110 100 277
32 20 155 110 66 82 24 2 4 4-23 40 150 110 76 85 18 3 4 4-18 130 110 289
40 25 170 125 76 95 26 2 4 4-23 50 165 125 88 100 20 3 4 4-18 130 120 319
50 32 195 145 88 112 28 3 4 4-26 65 185 145 110 120 22 3 4 8-18 135 130 389
65 32 220 170 110 138 32 3 4 8-26 80 200 160 121 135 22 3 4 8-18 175 160 493
80 40 230 180 121 148 34 3 4 8-26 100 235 190 150 160 24 3 4.5 8-23 175 160 483
100 50 265 210 150 172 38 3 4.5 8-30 125 270 220 176 188 28 3 4.5 8-25 195 195 613
150 80 355 290 204 250 46 3 4.5 12-34 200 375 320 260 282 38 3 4.5 12-30 280 265 894
