D643H气动法兰硬密封蝶阀



D643H气动法兰硬密封蝶阀广泛用于石油、化工、电力、冶金、食品、医药、轻纺、造纸等行业，可安装在温度≤425℃，介质为煤气、空气、蒸汽、水、海水、油品等工业管网上作调节流量和切断介质用。
驱动形式有手动、蜗轮传动、气动、液动、电动、电液联动等执行机构，可实现远距离控制和自动化操作。金属硬密封蝶阀系列产品，系长寿命、节能型蝶阀。其结构采用三维编心原理设计，阀座采用硬软密封兼容的多层次结构，加工精湛，工艺先进。本产品由阀体、蝶板、多层次阀座、阀杆、传动机构等主要部件组成。因此被广泛地应用到冶金、电力、石油、化工、空气、煤气、可燃气体以及给排水等腐蚀性介质的管道上。产品特点气动法兰硬密封蝶阀采用的是三维偏心原理设计，使密封面的空间运动轨迹达到理想化，密封面相互之间无磨擦、无干涉、加之密封材料选择得当，从而使蝶阀的密封性、耐腐蚀性、耐高温性和耐磨性等得到了可靠的保证。其主要特点如下：1、开启力矩小，灵活方便，省力节能。
2、三维编心结构，使蝶板越关越紧，其密封性能可靠，达到无泄漏。
3、耐高压、耐腐蚀、耐磨损、使用寿命长等。
采用标准
设计标准 :GB/T12238-1989；JB/T8527-1997
法兰连接尺寸:
GB/T9113.1-2000；GB/T9113.2-2000
GB/T9115.1-2000；GB/T9115.2-2000
结构长度:GB/T12221-1989

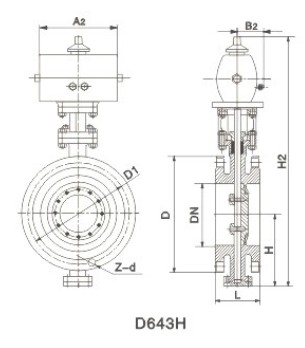

压力试验:GB/T13927-1992；JB/T9092-1999气动法兰硬密封蝶阀 外形尺寸

公称            通径            DN	外形尺寸						连接尺寸
	L		H	D43H/D343H/D643H/D943H			PN0.6MPa			PN1.0MPa
	短	长		H3	A3	B3	D	D1	Z-d	D	D1	Z-d
50	108	150	112	530	250	255	140	110	4-14	165	125	4-18
65	112	170	115	530	250	255	160	130	4-14	185	145	4-18
80	114	180	120	565	250	255	190	150	4-18	200	160	8-18
100	127	190	138	600	250	255	210	170	4-18	220	180	8-18
125	140	200	164	640	250	255	240	200	8-18	250	210	8-18
150	140	210	175	705	300	315	265	225	8-18	285	240	8-22
200	152	230	208	775	300	315	320	280	8-18	340	295	8-22
250	165	250	243	945	300	315	375	335	12-18	395	350	12-22
300	178	270	283	1070	300	315	440	395	12-22	445	400	12-22
350	190	290	310	1140	300	315	490	445	12-22	505	460	16-22
400	216	310	340	1210	300	315	540	495	16-22	565	515	16-26
450	222	330	380	1335	575	714	595	550	16-22	615	565	20-26
500	229	350	410	1415	575	714	645	600	20-22	670	620	20-26
600	267	390	470	1605	656	810	755	705	20-26	780	725	20-30
700	292	430	550	1844	656	810	860	810	24-26	895	840	24-30
800	318	470	640	2040	656	810	975	920	24-30	1015	950	24-33
900	330	510	710	2255	785	863	1075	1020	24-30	1115	1050	28-33
1000	410	550	770	2380	785	863	1175	1120	28-30	1230	1160	28-36
1200	470	630	890	2640	785	863	1405	1340	32-33	1455	1380	32-39
1400	530	710	920	2886			1630	1560	36-36	1675	1590	36-42
1600	600	790	1085	3156			1820	1760	40-36	1915	1820	40-48
1800	670	870	1230	3421			2045	1970	44-39	2115	2020	44-48
2000	760	950	1350	3685			2265	2180	48-42	2325	2230	48-48



公称            通径            DN	外形尺寸						连接尺寸
	L		H	D43H/D343H/D643H/D943H			PN1.6MPa			PN2.5MPa
	短	长		H3	A3	B3	D	D1	Z-d	D	D1	Z-d
50	108	150	112	530	250	255	165	125	4-18	165	125	4-18
65	112	170	115	550	250	255	185	145	4-18	185	145	8-18
80	114	180	120	565	250	255	200	160	8-18	200	160	8-18
100	127	190	138	600	250	255	220	180	8-18	235	190	8-22
125	140	200	164	640	250	255	250	210	8-18	270	220	8-26
150	140	210	175	705	300	315	285	240	8-22	300	250	8-26
200	152	230	208	775	300	315	340	295	12-22	360	310	12-26
250	165	250	243	945	300	315	405	355	12-26	425	370	12-30
300	178	270	283	1070	300	315	460	410	12-26	485	430	16-30
350	190	290	310	1140	300	315	520	470	16-26	555	490	16-33
400	216	310	340	1210	300	315	580	525	16-30	620	550	16-36
450	222	330	380	1335	575	714	640	585	20-30	670	600	20-36
500	229	350	410	1415	575	714	750	650	20-33	730	660	20-36
600	267	390	470	1605	656	810	840	770	20-36	845	770	20-39
700	292	430	550	1844	656	810	910	840	24-36	960	875	24-42
800	318	470	640	2040	656	810	1025	950	24-39	1085	990	24-48
900	330	510	710	2255	785	863	1125	1050	28-39	1185	1090	28-48
1000	410	550	770	2380	785	863	1255	1170	28-42	1320	1210	28-56
1200	470	630	890	2640	785	863	1485	1390	32-48	1530	1420	32-56
1400	530	710	920	2886			1685	1590	36-48	1755	1640	36-62
1600	600	790	1085	3156			1930	1820	40-56	1975	1860	40-62
1800	670	870	1230	3421			2130	2020	44-56	2195	2070	44-70
2000	760	950	1350	3685			3685	2230	48-62	2425	2300	48-70



公称            通径            DN	外形尺寸						连接尺寸
	L		H	D43H/D343H/D643H/D943H			PN4.OMPa
	短	长		H3	A3	B3	D	D1	Z-d
50	108	150	112	530	250	255	165	125	4-18
65	112	170	115	530	250	255	185	145	8-18
80	114	180	120	565	250	255	200	160	8-18
100	127	190	138	600	250	255	235	190	8-22
125	140	200	164	640	250	255	270	220	8-26
150	140	210	175	705	300	315	300	250	8-26
200	152	230	208	775	300	315	375	320	12-30
250	165	250	243	945	300	315	450	385	12-33
300	178	270	283	1070	300	315	515	450	16-33
350	190	290	310	1140	300	315	580	510	16-36
400	216	310	340	1210	300	315	660	585	16-39
450	222	330	380	1335	575	714	685	610	20-39
500	229	350	410	1415	575	714	755	670	20-42
