DQ41F-40P低温球阀

DQ41F-40P低温球阀

DQ41F-40P低温球阀产品规范

公称通径	DN15-200mm
公称压力	PN4.0MPa
适用介质	液氧、液氮、液氩、液化天然气、液态二氧化碳、液态丙烷等
适用温度	-196℃～+80℃

主要零件材料

阀体	0Cr18Ni9
球体	0Cr18Ni9
阀杆	0Cr18Ni9
填料、密封圈	PTFE

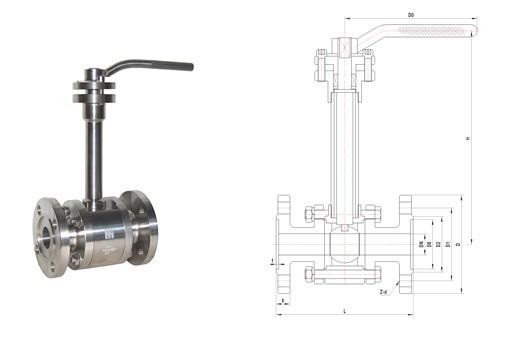

主要外形及连接尺寸

公称通径DN(mm)	DQ41F-40P 低温球阀
	尺寸(mm)
	L	H	D	D1	D2	D6	Z-d	b	D0
15	130	180	95	65	45	40	4-14	16	140
20	150	220	105	75	55	51	4-14	16	160
25	160	230	115	85	65	58	4-14	16	180
32	180	310	135	100	78	66	4-18	18	200
40	200	320	145	110	85	76	4-18	18	200
50	230	400	160	125	100	88	4-18	20	250
65	290	420	180	145	120	110	8-18	22	320
80	310	500	195	160	135	121	8-18	22	320
100	350	520	230	190	160	150	8-23	24	360
125	400	600	270	220	188	176	8-25	28	500
150	480	620	300	250	218	204	8-25	30	700
200	600	720	375	320	282	260	12-30	38	900
