DJ44W-6T低温角式截止阀

DJ44W-6T低温角式截止阀

DJ44W-6T低温角式截止阀产品规范

公称通径	DN25-350mm
公称压力	PN0.6MPa
适用介质	液氧、液氮、液氩、液化天然气、液态二氧化碳、液态丙烷等
适用温度	-196℃～+80℃

主要零部件材料

阀体	ZHSi80-3
阀瓣	H62
阀杆	0Cr18Ni9
填料、密封圈	PTFE

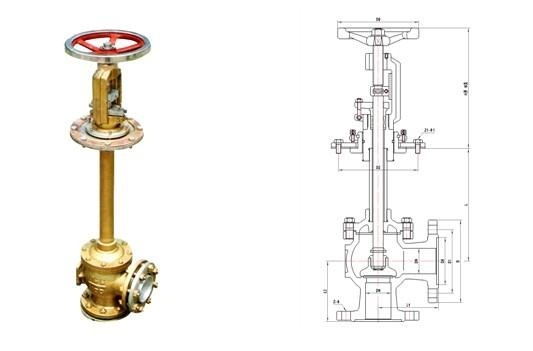

主要外形及连接尺寸

公称通径DN(mm)	DJ44W-6T 低温角式截止阀												重量
	尺寸(mm)												(kg)
	L	H开	H关	D	D1	D2	D6	L1	L2	Z1-d1	Z-d	D0
25	250-600	269	244	100	75	142	53	80	62	4-10	4-12	120	11.5
40	250-800	292	272	130	100	160	76	90	90	6-14	4-14	160	21.7
50	300-800	306	282	140	110	165	86	100	100	6-14	6-14	160	28.8
65	300-1000	342	305	160	130	185	106	115	115	6-14	6-14	200	34.3
80	300-1000	350	310	185	150	200	121	130	130	6-14	6-14	200	46.5
100	300-1000	385	340	205	170	225	142	140	140	8-14	8-18	280	58.7
125	300-1000	390	350	235	200	250	170	145	145	8-14	8-18	280	69.8
150	300-1000	420	360	260	225	290	194	165	165	8-14	10-18	320	99.2
200	500-1200	439	374	315	280	340	248	205	205	12-14	12-18	360	120
250	500-1200	525	440	370	335	435	300	250	250	12-14	16-18	400	207
300	500-1200	535	440	435	395	520	354	270	270	16-18	16-18	450	252
350	500-1200	618	498	485	445	550	404	300	300	12-18	12-22	500	478
