DJ11W-40P低温针型阀
DJ11W-40P低温针型阀产品规范
| 公称通径 | DN6～20mm |
| 公称压力 | PN4.0MPa |
| 适用介质 | 液氧、液氮、液氩、液化天然气、液态二氧化碳、液态丙烷等 |
| 适用温度 | -196℃～+80℃ |
| 阀体 | 0Cr18Ni9 |
| 阀杆 | 0Cr18Ni9 |
| 阀座 | 0Cr18Ni9 |
| 填料、密封圈 | PTFE |
.jpg)

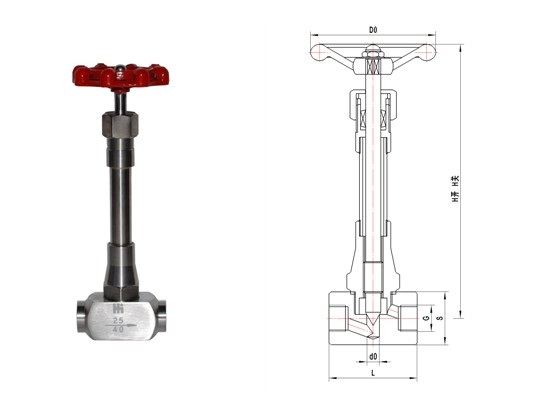

主要外形及连接尺寸| 公称通径DN(mm) | DJ11W-40P 低温针型阀 | 重量(kg) | ||||||
| 尺 寸(mm) | ||||||||
| L | H开 | H关 | d0 | G | S | D0 | ||
| 6 | 50 | 215 | 210 | 5 | 1-4 | 30 | 65 | 1.05 |
| 10 | 55 | 270 | 260 | 6 | 3-8 | 32 | 65 | 1.41 |
| 15 | 60 | 272 | 260 | 8 | 1-2 | 38 | 70 | 1.93 |
| 20 | 70 | 335 | 320 | 10 | 3-4 | 42 | 70 | 2.66 |
