PZ273H电液动刀型闸阀
PZ273H电液动刀型闸阀通过电液联动装置往复推位来控制阀门的开启和关闭,如配置传感器或数字显示装置,可进行远距离,高空的危险地区的集中或程序控制,广泛应用于冶金、电力、煤炭、矿山、水利等行业,是一种应用性强的新型更新替代产品。特点1、机、电、液、仪一体化，实现现场控制，集中监控或自动控制。2、无级调力，运行平稳，冲击力小，运用于较高压力场合。3、节能，液压传动效率高达80％。4、阀门整体结构紧凑，体积小，无需液压泵站。5、可控制任意阀位并可锁定。

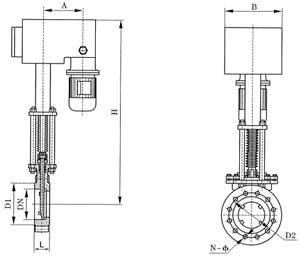

主要外形连接尺寸| MPa | DN | L | D1 | D2 | H | A | B | N-Φ |
| 0.6 | 50 | 43 | 90 | 110 | 650 | 160 | 140 | 4-M12 |
| 65 | 46 | 110 | 130 | 670 | 160 | 140 | 4-M12 | |
| 80 | 46 | 125 | 150 | 685 | 160 | 140 | 4-M16 | |
| 100 | 52 | 145 | 170 | 755 | 200 | 160 | 4-M16 | |
| 125 | 56 | 175 | 200 | 790 | 200 | 160 | 8-M16 | |
| 150 | 56 | 200 | 225 | 865 | 200 | 160 | 8-M16 | |
| 200 | 60 | 255 | 280 | 940 | 220 | 180 | 8-M16 | |
| 250 | 68 | 310 | 335 | 1030 | 220 | 180 | 12-M16 | |
| 300 | 78 | 362 | 395 | 1180 | 220 | 180 | 12-M20 | |
| 350 | 78 | 412 | 445 | 1285 | 220 | 180 | 12-M20 | |
| 400 | 102 | 462 | 495 | 1390 | 240 | 220 | 16-M20 | |
| 450 | 114 | 518 | 550 | 1500 | 240 | 220 | 16-M20 | |
| 500 | 127 | 568 | 600 | 1600 | 240 | 220 | 16-M20 | |
| 1.0 | 50 | 43 | 100 | 125 | 650 | 160 | 140 | 4-M16 |
| 65 | 46 | 120 | 145 | 670 | 160 | 140 | 4-M16 | |
| 80 | 46 | 135 | 160 | 685 | 160 | 140 | 4-M16 | |
| 100 | 52 | 155 | 180 | 755 | 200 | 160 | 8-M16 | |
| 125 | 56 | 185 | 210 | 790 | 200 | 160 | 8-M16 | |
| 150 | 56 | 210 | 240 | 865 | 200 | 160 | 8-M20 | |
| 200 | 60 | 265 | 295 | 940 | 220 | 180 | 8-M20 | |
| 250 | 68 | 320 | 350 | 1030 | 220 | 180 | 12-M20 | |
| 300 | 78 | 368 | 400 | 1180 | 220 | 180 | 12-M20 | |
| 350 | 78 | 428 | 460 | 1285 | 220 | 180 | 16-M20 | |
| 400 | 102 | 482 | 515 | 1390 | 240 | 220 | 16-M20 | |
| 450 | 114 | 532 | 565 | 1500 | 240 | 220 | 20-M22 | |
| 500 | 127 | 585 | 620 | 1600 | 240 | 220 | 20-M22 |
