EG6K41J英标常开式气动衬胶隔膜阀



EG6K41J英标常开式气动衬胶隔膜阀 产品说明设计与制造：GB122239结构长度：GB12221、JB1688法兰连接尺寸：GB4216、JB78 G6B41W无衬里隔膜阀G6B41J衬胶气动隔膜阀,常开型隔膜阀用途用途：本阀专用于控制非腐蚀性或一般腐蚀性介质，阀体内腔表面无衬里或覆有可供选择的各种橡胶，适用于不同工作温度和流体管路。
适用温度：≤85℃、≤100℃、 ≤120℃、≤150℃（按照衬里和隔膜材料）
压力等级：PN0.6、1.0、1.6主要零件材料阀体：铸铁、球墨铸铁、碳钢、不锈钢
阀盖：铸铁、球墨铸铁、碳钢、不锈钢
衬里：无衬里、橡胶
隔膜：橡胶
阀瓣：铸铁、碳钢
气缸：球墨铸铁
活塞：碳钢
阀杆：碳钢
手轮：铸铁测试衬里层：电火花检测
试验与检验按GB/T13297标准
公称压力：PN（Mpa）
阀体：PN×1.5

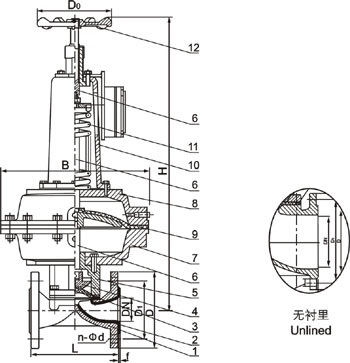

密封：PN×1.1部件列表：1、阀体　2、阀体衬里　3、隔膜　4、阀瓣　5、下阀杆　6、阀盖　7、气缸　8、活塞　9、弹簧　10、气缸盖　11、上阀杆　12、手轮主要尺寸及重量

DN            mm	公称压力            MPa	工作压力            MPa	L            （mm）	D            （mm）	D1            （mm）	n-φd            （mm）	F            （mm）	H1            （mm）	H2            （mm）	D0            （mm）	B	气源压力            MPa	气源接头            in	耗气量            cm3	重量
15	0.6	0.6	125	95	65	4-14	2	-	-	-	-	-	-	-	-
20			139	105	75	4-14	2	-	-	-	-	-	-	-	-
25			145	115	85	4-14	2	306	320	120	94	0.4	10×1	2.395×102	7.5
32			160	140	100	4-18	2	410	430	140	120	0.4	12×1.25	6.082×102	14.5
40			180	150	110	4-18	3	415	435	140	120	0.4	12×1.25	6.082×102	16
50			210	165	125	4-18	3	463	488	160	185	0.4	12×1.25	1.235×102	24.5
65			250	185	145	4-18	3	620	660	160	245	0.5	16×1.5	3.725×102	30
80			300	200	160	4-18	3	627	687	200	245	0.5	16×1.5	3.725×103	51.5
100			350	220	180	8-18	3	719	769	240	330	0.5	16×1.5	9.458×103	86.5
125			400	250	210	8-18	3	804	872	320	380	0.5	20×1.5	1.409×104	133
150			460	285	240	8-22	3	920	1000	320	470	0.5	20×1.5	2.868×104	196.5
200		0.4	570	340	295	8-22	4	1145	1265	400	470	0.5	20×1.5	4.619×104	279.5
250			680	395	350	12-22	4	-	-	-	-	-	-	-
