200P可调式减压阀
200P可调式减压阀为一直接式可调减压阀，采用隔膜型水力操作方式，可水平或垂直安装于给水、消防系统或其它清水系统中。在一定流量范围内可控制该阀出口压力为一相对固定值。
200P型为内螺纹连接减压阀，具有体型小巧、易于安装等特点，具附有内置式滤网，可方便整体安装作业，避免杂特堵塞，使其更加安全可靠。主要技术参数
| 公称压力(Mpa) | 1.0 | 1.6 |
| 壳体度验压力(Mpa) | 1.5 | 2.4 |
| 密封试验压力(Mpa) | 1.0 | 1.6 |
| 最高进口压力(Mpa) | 1.0 | 1.6 |
| 出口压力范围(Mpa) | 0.09-0.8 | 0.1-1.2 |
| 压力特性偏差(Mpa) | GB12244-1989 | |
| 流量特性偏差(Mpa) | GB12244-1989 | |
| 渗漏量 | 0 | |
| 工作温度 | 0℃-80℃ | |
| 零件名称 | 零件材料 |
| 阀体、阀盖 | 铜合金 |
| 阀座 | H62 |
| 阀瓣 | H62 |
| 阀杆 | H62 |
| Ｏ型圈 | 丁腈橡胶 |
| 密封圈 | 丁腈橡胶 |
| 膜片 | 夹织物丁腈橡胶 |
| 调节弹簧 | 60Si2Mn |
| 过滤器 | 不锈钢 |
| DN | 15 | 20 | 25 | 32 | 40 | 50 |
| Cv | 0.5 | 0.6 | 1.2 | 1.8 | 3.0 | 5.0 |

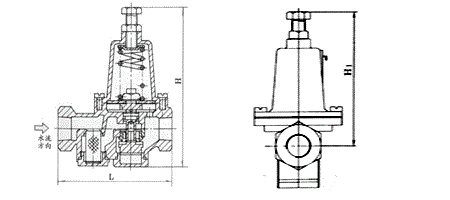

主要外形尺寸| DN | G | L | H1 | H | D |
| 15(1/2") | G1/2" | 112 | 40 | 150 | 75 |
| 20(3/4") | G3-4" | 140 | 55 | 190 | 90 |
| 25(1") | G1" | 140 | 55 | 195 | 90 |
| 32(1-1/4") | G1-1/4" | 165 | 55 | 212 | 98 |
| 40(1-1/2") | G1-1/4" | 190 | 55 | 215 | 98 |
| 50(2") | G2" | 200 | 65 | 265 | 120 |
