J41N液化气截止阀
J41N液化气/天然气截止阀采用弹性成型聚四氟乙烯为填料，填料密封性能随介质压力上升而增强，并具备倒密封功能，J41N液化气截止阀适用于高中压燃气输送管路。J41N-25/40截止阀
通径（DN）：15∽200（mm)
压力（PN）2.5∽4.0MPa
材料：锻钢、碳钢日式JIS-10K 、20K裁止阀通径（DN）：15∽200（mm）压力（PN）:2.5,4.0MPa材料:锻钢、碳钢液化气截止阀 主要零件材料
| 阀体 | 阀杆、阀瓣 | 密封面 | 填料 |
| 碳钢 | 不锈钢 | 不锈钢和101 | 聚四氟乙烯 |
| 尼龙 |
| 公称压力PN | JIS10K | JIS20K | MPa | |
| 1.6 | 2.5 | 4.0 | ||
| 壳体试验压力PN | 2.4 | 3.75 | 6.0 | |
| 高压密封试验压力 | 1.76 | 2.75 | 4.4 | |
| 适用介质 | 液化气、天然气等 | |||
| 适用温度 | -40∽+80℃ | |||
| 法兰连接标准 | JB/T 79-94 | |||

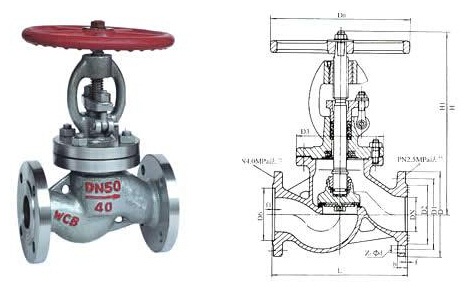

液化气截止阀 主要外形尺寸| PN | DN | L | H | D | D1 | D2 | b | f | Z-φd | D0 |
| 2.5MPa4.0MPa10K20K | 15 | 130 | 207 | 95 | 65 | 45 | 16 | 2 | 4-14 | 120 |
| 20 | 150 | 217 | 105 | 75 | 55 | 16 | 2 | 4-14 | 140 | |
| 25 | 160 | 219 | 115 | 85 | 65 | 16 | 2 | 4-14 | 160 | |
| 32 | 190 | 280 | 135 | 100 | 78 | 18 | 2 | 4-18 | 180 | |
| 40 | 200 | 330 | 145 | 110 | 85 | 18 | 3 | 4-18 | 200 | |
| 50 | 230 | 350 | 160 | 125 | 100 | 20 | 3 | 4-18 | 240 | |
| 65 | 290 | 400 | 180 | 145 | 120 | 22 | 3 | 8-18 | 280 | |
| 80 | 310 | 430 | 195 | 160 | 135 | 22 | 3 | 8-18 | 320 | |
| 100 | 350 | 465 | 230 | 190 | 160 | 24 | 3 | 8-23 | 360 | |
| 125 | 400 | 502 | 270 | 220 | 188 | 28 | 3 | 8-25 | 400 | |
| 150 | 480 | 560 | 300 | 250 | 218 | 30 | 3 | 8-25 | 440 | |
| 200 | 600 | 580 | 360 | 310 | 278 | 34 | 4 | 12-25 | 480 |
