J61H/Y焊接截止阀
焊接截止阀适用于公称压力 PN10.0 ～ 32.0Mpa 及 P(54)100V ～ P(57)170V ，工作温度 ≤540℃( 其中 P(57)170V 工作温度为 570℃) 的石油、化工、水力、火力电站等各种工况的管路上，切断或接通介质。适用介质为：水、油品、蒸汽等。操作方式有：手动、齿轮传动、电动等。
焊接截止阀 结构特点
1. 产品设计制造按 E101 和 JB/T3595-93 标准的规定，结构合理，性能优良，造型美观。
2. 阀门中腔采用压力自紧式密封结构，密封性能越好。支管两端为焊接结构。焊接坡口可按标准或用户要求配接。
3. 阀瓣、阀座的密封面采用司太立（ stellite ）钴基硬质合金堆焊而成，耐磨、耐高温，抗擦伤性能好、使用寿命长。
4. 阀杆经调质和表面氮化处理，有良好的搞腐蚀性和抗擦伤性。
5. 阀盖填料函深度合理，填料加缓蚀剂，密封可靠。
7. 电动截止阀配有 DZW 系列阀门电动装置，具有壳体小，重量轻，功能全，外形美等特点，并可与程控电脑配套使用，也可按用户要求选配电动装置。
焊接截止阀 标准规范
设计与制造：E101,JB/T3595-93
压力温度：E101,JB/T3595
结构长度：E101
对焊连接尺寸：GB/T15198.3-95
检验与实验：GB/T13927-92
| 产品型号 | 公称压力 | 试验压力 | 工作压力 | 工作温度(℃) | 适用介质 | |||
| 壳体强度 | 密封 | P54 | P55 | P57 | ||||
| J61H/Y-100 | 10 | 15 | 11 | ≤450 | 水、蒸汽、油品 | |||
| J61H/Y-200 | 20 | 30 | 22 | |||||
| J61H/Y-250 | 25 | 38 | 28 | |||||
| J61H/Y-320 | 32 | 48 | 36 | |||||
| J61Y-P54/100V | 30 | 22 | 10 | ≤540 | 蒸 汽 | |||
| J61Y-P54／140V | 38 | 28 | 14 | |||||
| J61Y-P54／170V | 48 | 36 | 17 | 10 | ||||
| J61Y-P55／100V | 38 | 28 | 14 | ≤555 | ||||
| J61Y-P55／140V | 48 | 36 | 17 | |||||
| J61Y-P55／170V | 53 | 39 | 10 | |||||
| J61Y-P57／100V | 48 | 36 | 14 | ≤570 | ||||
| J61Y-P57／140V | 55 | 40 | 17 | |||||
| J61Y-P57／170V | 60 | 44 | ||||||
| 零件名称 | 阀体 | 阀盖 | 阀杆 | 阀瓣 | 密封面 | 填料 | 阀杆螺母 | 手轮 | 紧固体 |
| J61H型 | 25 WCB | 25 40Cr | 铬不锈钢 铬钼铝钢化 | 铬不锈钢 | 铬不锈钢 | 柔性石墨 | 铝青铜 | 可锻铸铁 | 优质碳钢钼钢 |
| J61Y型 | 25 WCB | 25 40Cr | 铬不锈钢 铬钼铝钢化 | 25 | 硬质合金 | 柔性石墨 | 铝青铜 | 可锻铸铁 | 优质碳钢铬钼钢 |
| J61Y-P54型 | ZG20CrMolV 12CrlMolV | 12C r1MolV | 20CrMol V 25CrlMolV | 12CrlMolV | 硬质合金 | 柔性石墨 | 铝青铜 | 可锻铸铁 | 铬钼钢 |
| J61Y-P55型 | ZG25CrMol V12CrlMolV | 12C r1MolV | 20CrMol V 25CrlMolV | 12C r1MolV | 硬质合金 | 柔性石墨 | 铝青铜 | 可锻铸铁 | 铬钼钢 |
| J61Y-P57型 | ZGl5CrMolV 12CrlMolV | 12CrlMolV | 20CrMol V25CrlMolV | 12CrlMolV | 硬质合金 | 柔性石墨 | 铝青铜 | 可锻铸铁 | 铬钼钢 |

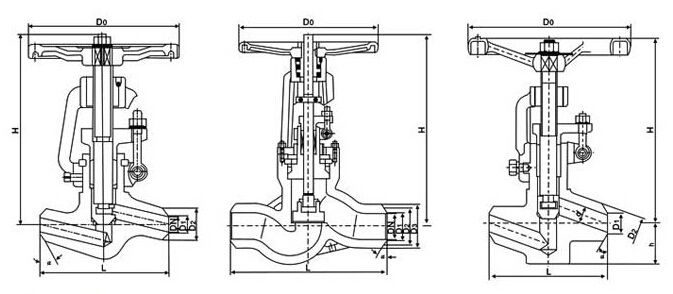

焊接截止阀 主要外形尺寸| 公称通径DN | 主要外形尺寸和连接尺寸（mm） | 重量（kg） | ||||||
| L | D1 | D2 | D3 | α | H | D0 | ||
| J61(H.Y)-25、40、64、100、200、250、320 J61Y-P54/100V、P54/140V、P54/170V | ||||||||
| 10 | 120 | 12 | 25 | 40° | 185 | 140 | 2.8 | |
| 15 | 170 | 17 | 36 | 40° | 247 | 200 | 7.5 | |
| 20 | 170 | 22 | 42 | 40° | 248 | 200 | 9 | |
| 25 | 170 | 26 | 42 | 40° | 248 | 240 | 9.5 | |
| 32 | 170 | 31 | 44 | 40° | 248.5 | 280 | 15 | |
| 50① | 250 | 50 | 82 | 32° | 450 | 320 | 60 | |
| 50② | 350 | 50 | 82 | 32° | 450 | 320 | 64 | |
| 65 | 430 | 69 | 100 | 110 | 32° | 669 | 400 | 74 |
| 80 | 470 | 84 | 108 | 130 | 32° | 669 | 450 | 112.5 |
| 100 | 560 | 107 | 144 | 165 | 32° | 755 | 500 | 178.5 |
| 注：DN50为两种型号。 | ||||||||
| J61Y-P55/100V、P55/140V、P55/170V J61Y-P57/100V、P57/140V、P57/170V | ||||||||
| 10 | 120 | 12 | 28 | 40° | 189 | 140 | 3 | |
| 15 | 170 | 17 | 40 | 40° | 250 | 200 | 9 | |
| 20 | 170 | 22 | 46 | 40° | 252 | 200 | 11 | |
| 25 | 170 | 26 | 46 | 40° | 254 | 240 | 13 | |
| 32 | 170 | 31 | 49 | 40° | 254 | 280 | 17 | |
| 50① | 250 | 50 | 90 | 32° | 453 | 320 | 68 | |
| 50② | 350 | 50 | 90 | 32° | 455 | 320 | 72 | |
| 65 | 430 | 69 | 104 | 115 | 32° | 630 | 400 | 83 |
| 80 | 470 | 84 | 110 | 140 | 32° | 672 | 450 | 118 |
| 100 | 560 | 17 | 148 | 170 | 32° | 761 | 500 | 165 |
