100S角式排泥阀
100S角式隔膜式排泥阀是一种角型隔膜式截止类阀门。通常安装在污水处理厂沉淀池底部，用以排除池底沉淀的泥砂和污物。阀门内部为尼龙强化橡胶隔膜，并设计为角型结构，利于污物的顺利排除，安装方便，使用寿命长。主要零件材料
| 零件名称 | 阀体、阀盖 | 阀瓣、弹簧 | 薄膜 |
| 材料 | 铸铁 | 不锈钢 | 尼龙强SX橡胶 |
| 公称压力(Mpa) | 壳体试验压力(MPa) | 密封试验压力(MPa) | 适用介质 | 介质温度(℃) |
| 1.0 | 1.5 | 1.1 | 底泥、泥渣等 | 0～80 |
| 1.6 | 2.4 | 1.76 | ||
| 2.5 | 3.75 | 2.75 |
主要外形尺寸| DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
| H | 125 | 145 | 155 | 175 | 200 | 225 | 275 | 325 | 375 |

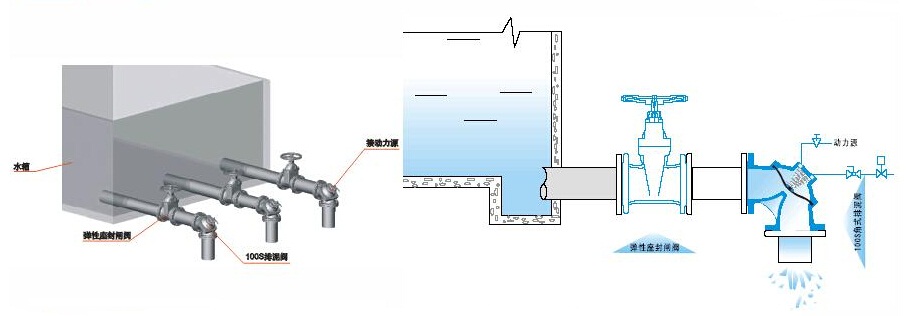

安装示意图
