ZCRB燃气紧急切断阀

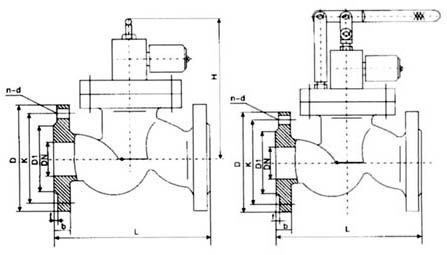

ZCRB燃气紧急切断阀主要应用于航天、船舶重工、石油化工、电力装备、工业炉窑、锅炉、燃气管网、燃气处理厂、加气站、燃气泄漏报警系统、安全保护系统、消防报警系统以及各种安全管网，当发现事故隐患时快速切断，及时制止恶性事故发生。燃气紧急切断阀 主要技术参数原理结构：直动活塞型、先导活塞型控制方式：常开，手动复位（特制防爆、信号反馈）关闭速度：≤1秒工作压力：0-0.03、0-1、0.3-9bar(其它可定制)流体范围：煤气、天然气、液化气、沼气、等气体或燃油流体温度：-40~120℃(其它可定制)防爆等级：dⅡBT3-6、标准电压：AC220V、DC24V (其它可定制)阀体材质：铸铁、铸钢、不锈钢产品规格: DN20-600，其他可定制燃气紧急切断阀 主要外形尺寸

DN	螺纹			法兰
	G	L	H	D1	K	D	b	f	n-d	L	H
25	1	90	130	65	85	115	16	3	¢4-14	160	180
32	11/4	140	150	76	100	140	18	3	¢4-18	180	195
40	2	156	170	84	110	150	18	3	¢4-18	200	205
50	2	180	190	99	125	165	20	3	¢4-18	230	220
65				118	145	185	20	3	¢4-18	290	245
80				132	160	200	20	3	¢8-18	310
100				156	180	220	22	3	¢8-18	350
125				184	210	250	22	3	¢8-18	400
150				211	240	285	24	3	¢8-22	480
200				266	295	340	24	3	¢12-22	495
250				319	355	405	26	3	¢12-26	622
300				370	410	460	28	4	¢12-26	698
350				429	470	520	30	4	¢12-26	787
400				480	525	580	32	4	¢16-30	914
450				548	585	640	34	4	¢20-30	978
500				610	650	715	36	4	¢20-33	978
600				720	770	840	38	5	¢20-36	1295

1、流体若含有杂质时，请在阀前端管路上安装合适目数过滤器，且无凝固或结晶现象2、本阀正常为水平安装，若需要垂直安装请定货前说明或另外咨询
