QDQ421F气动紧急切断阀



气动紧急切断阀这是一种安全保护阀，安装在液化石油气储罐站液相与气相管路上，与空压机(或储气罐)配套使用， 以便在管道发生大量泄漏时，气源泄压或高温使易熔塞合金熔化，阀门自动关闭止漏，起安全保护作用。此阀也可做为气动截止阀使用。可实现远距离控制，关闭迅速，开启灵活。是替代进口的理想选择。工作原理及结构说明
本阀在无气压情况下，阀瓣处于常闭状态，当气泵把压力气输入本阀气缸时，阀瓣开启，当需要关闭阀门或遇有紧急情况时，将压力泄掉即自动关闭。
本阀是由柱塞固定在阀座上，当缸即阀瓣，当压力气通过阀座注入气缸时，阀瓣即离开阀座，当压力泄掉，阀瓣由于弹簧力的作用，迅速关闭。
阀门工作介质的流动方向，阀座端为出口，无阀座端即为进口和气压力方向相反。通径(DN)：25-200(mm)
压力(PN)：2．5，4．0MPa JIS-10K，20K
气源接口：PC1／4
高温溶闭温度：70±5℃性能规范

公称压力PN	2.5、4.0MPa	气缸工作压力	≤4.0MPa
适用温度T	-40-+80℃	气缸使用介质	氢气、空气
工作介质	液化气、天然气	熔闭温度	70℃-±5℃
闭止时间	≤10秒	气缸开启介质	≥0.4MPa

 主要零件材料

阀体	阀杆	弹簧	密封圈
碳钢	不锈钢	铬钒钢	聚四氟乙烯

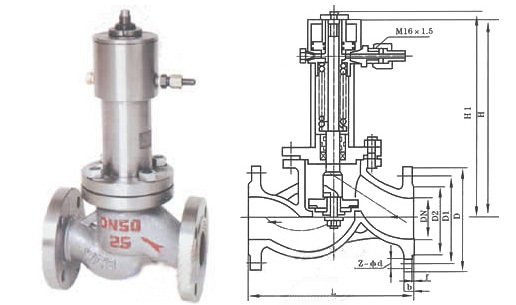

QDQ421F主要外形尺寸和连接尺寸

PN	DN	L	H	H1	D	D1	D2	b	f	Z-φd
2.5MPa            4.0MPa	25	160	260	230	115	85	65	16	2	4-14
	32	180	270	240	135	100	78	18	2	4-18
	40	200	280	250	145	110	85	18	3	4-18
	50	230	300	270	160	125	100	20	3	4-18
	80	310	360	320	195	160	135	22	3	8-18
	100	350	400	360	230	190	160	24	3	8-23
	150	480	510	510	300	250	218	30	3	8-25
	200	600	610	550	360	310	278	30	4	12-25

QDY421F-25 /40液动紧急切断阀性能规范

公称压力PN	0.5MPa            4.0MPa	油缸使用压力	≤4.0MPa
适用温度T	-40-+50℃	油缸使用介质	13#机械油
工作介质	液化石油气	熔闭温度	40℃-±50℃
闭止时间	≤10秒

 QDY421F主要外型尺寸和连接尺寸

PN	DN	L	H	H1	D	D1	D2	b	f	Z-φd
2.5MPa            4.0MPa	25	160	232	242	115	85	65	16	2	4-14
	50	230	346	359	160	125	100	20	3	4-18
	80	310	445	465	195	160	135	22	3	8-18
	100	350	590	623	230	190	160	24	3	8-23
	150	480	610	635	300	250	218	28	3	8-25
	200	600	630	645	360	310	278	30	4	12-25
