800X压差旁通平衡阀



800X压差旁通平衡阀是一种用于空调系统供、回水之间以平衡压差的阀门。压差旁通阀可提高系统的利用率，保持压差的精确互定直，并可最大限度地降低系统的噪音，以及过大压差对设备造成的损坏。800X压差平衡阀优越于其他平衡阀的地方在于它没有执行机构，完全介质自身的压力差来达到平衡系统的功能，节约能源及安装空间，是一种智能型阀门。性能特点1、恒定阀门两端及被控系统压差，支持用户系统变流量运行。
2、依靠压差自动工作无须外界动力。
3、可以直接显示控制压差。
4、可以直接设定控制压差。
5、控制压差调节灵敏，操作简单。
6、介质温度：0~150℃。
7、控制压差可调范围:0.05~0.6Mpa
8、控制压差误差≤±5%。主要用途常闭型旁通压差控制阀用于燃油、燃气热源供、回水管，中央空调的分、集水器之间，作为一次测定流量，二次侧变流量系统的旁通安装，可有效保护燃油、燃气机组不会因流量过小导致的温度过高而损坏，可有效的保护冷水机组因流量过小而造成的局部冻结而损坏。常开型旁通压差控制阀用于高度差较大且热源在高区的集中供热系统，使用时按高度差设定该阀的压差，并在低区回水管适当位置安装减压泵、止回阀，调节阀组成的回水减压装置，通过调节阀来调节并设定回水管压力，这样既可保证高区用户不会出现倒空现象，又可保护低区设备不会因压力过高而损坏。主要外形连接尺寸

DN	50	65	80	100	125	150	200	250	300	350	400	450
L	203	216	241	292	330	350	495	622	698	787	914	978
H1	160	180	200	270	310	320	370	430	480	525	580	635
H	610	625	642	750	808	864	1135	1185	1325	1385	1445	1445

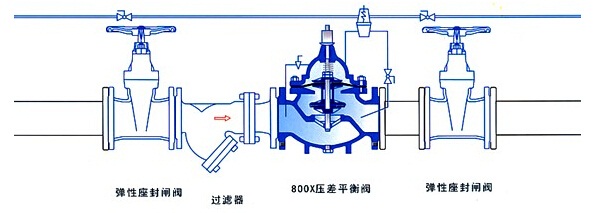

安装示意图
