900X紧急关闭阀

900X紧急关闭阀



900X紧急关闭阀用于生活供水和消防供水并联供水系统中,正常情况供生活用水,当火灾发生时消防用水时,阀门自动关闭生活用水,确保足够的消防用水。当消防停止用水时压力减少,阀门自动恢复生活用水,该阀使系统无须另设专门的消防单独供水管网,大大地节省了工程建设成本和日常的用水量。该阀控制灵敏、安全可靠、调试简单、使用寿命长。主要技术参数

公称压力(Mpa)壳体试验压力(MPa)密封试验压力(MPa)适用介质介质温度(℃)
1.01.51.10-80
1.62.41.76
2.53.752.75

主要零件材料

零件名称零件材料
阀体 阀盖WCB
阀座 阀盘铜合金
密封圈 O型圈丁腈橡胶
阀杆2Cr13
弹簧50CrVA
针型阀铜合金
球阀铜合金
浮球阀铜合金
微型过滤器不锈钢

部件列表
1、导阀2、主阀3、球阀4、压力表5、针阀主要外形连接尺寸

DNLAA1HH1FD
           mm
D1
           mm
D2
           mm
n-Φd
mmmmmmmmmmmmPN1.0PN1.6PN2.5PN1.0PN1.6PN2.5PN1.0PN1.6PN2.5PN1.0PN1.6PN2.5
201802921363422471161051051057575755858564-13.54-13.54-14
251802921363422471161151151158585856868654-13.54-13.54-14
321802921363422471161401401401001001007878764-17.54-17.54-18
402403301553952781701501501501101101128888844-17.54-17.54-18
50240330155395278170165165165125125125102102994-17.54-17.54-18
652503501654052981801851851851451451451221221184-17.54-17.58-18
802853651754303132102002002001601601601331331328-17.58-17.58-18
1003604101955103502752202202351801801901581581568-17.58-17.58-22
1254004552205603653102502502702102102201841841848-17.58-17.58-26
1504554752305854203552852853002402402502122122118-228-228-26
2005855302556754504603403403602952953102682682748-2212-2212-26
25065062330073047050039540542535035537032032033012-2212-2612-30
30080070034076049058044546048540041043037037038912-2212-2616-30
35086084041584052664050552055546047049043043044816-2216-2616-33
40096088043091057071556558062051552555048248250316-2616-3016-36
4501075930460103061078061564067056558560053255054820-2620-3020-36
5001075980490113566583067071573062065066058558560920-2620-3320-36
60012301060530127072592078084084572577077068568572020-3020-3620-39
70016501130560146086598089591096084084087580080082024-3024-3624-42
800175012306101640975105010151025108595095099090590592824-3324-3924-48

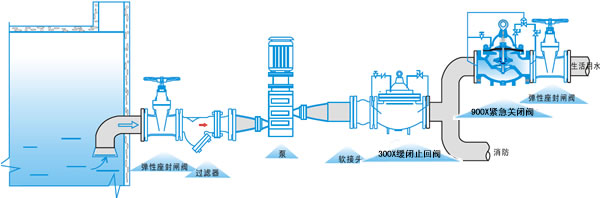

安装示意图
