TB可调双金属片疏水阀



TB3F、TB5F、TB6F、TB11F可调双金属片温度调整型蒸汽疏水阀适用于散热器、换热器、夹套蜗、加热盘管、烘干机、消毒器等。双金属温调式蒸汽疏水阀排放温度可再调整，安装姿势自由，内部全不锈钢，利用高温度凌洁水成水封式，有效减少蒸汽泄漏，动作灵敏抗水击无噪声，排空性能优良结构简单容易维修保养，适用高温度蒸汽管线。
 特点
1、新型SCCV关闭系统设计，关闭可靠，寿命长久。
2、排放温度可调整，有效地利用高温凝结水中的显热，节能效果显著。
3、排放温度在管网运行时就可进行，并可任意角度安装。
4、阀前始终存有高温凝结水，形成可靠的水封，无蒸汽泄漏。
5、抗水击，排空气性能优良。
6、动作时无噪音，有利于保护环境。
7、通汽初始，阀门全部开启，低温冷凝水和空气迅速排除，大大缩短设备启动时间。
8、内部零件全部用不锈钢制造，抗腐蚀、汽蚀。主要技术参数

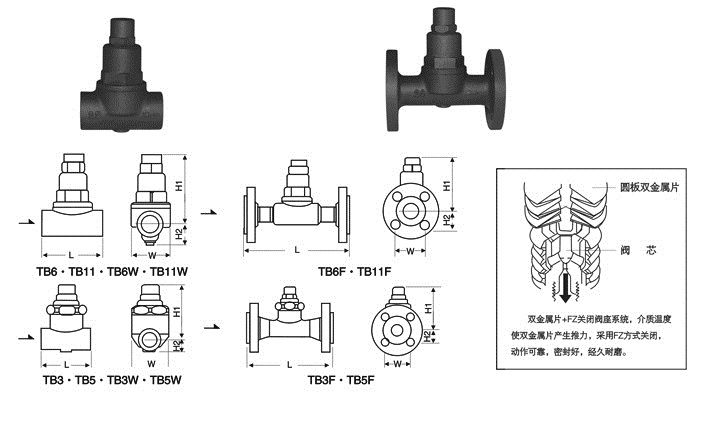

产品型号	公称通径DN	连接方式	使用压力Mpa	最高允许温度℃	调整温度范围℃	外型尺寸				参考重量kg
						L	H1	H2	W
TB6	15-2025	螺纹	0.01-1.6	220	50-180	9095	108	25	63	1.8
TB6F	15-2025	法兰	0.01-1.6	220	50-180	150160230	108	25	63	3.23.95.6
TB6W	15-2025	承插焊	0.01-1.6	220	50-180	9095	108	25	63	1.8
TB11	15-2025	螺纹	0.01-1.6	220	50-190	9095	108	25	63	1.8
TB11F	15-202532-50	法兰	0.01-1.6	220	50-190	150160230	108	25	63	3.23.95.6
TB11W	15-2025	承插焊	0.01-1.6	220	50-190	9095	108	25	63	1.8
TB3	15-2025	螺纹	0.01-1.6	350	50-190	8085	90	23	56	1.5
TB3F	15-2025	法兰	0.01-1.6	350	50-190	150160	90	23	56	3.34.2
TB3W	15-2025	承插焊	0.01-1.6	350	50-190	8085	90	23	56	1.5
TB5	15-2025	螺纹	0.01-2.1	350	50-200	8085	90	23	56	1.5
TB5F	15-2025	法兰	0.01-2.1	350	50-200	150160	90	23	56	3.34.2
TB5W	15-2025	承插焊	0.01-2.1	350	50-200	8085	90	23	56	1.5
