CS16/S46H膜盒式蒸汽疏水阀



CS16H、CS46H膜盒式蒸汽疏水阀（蒸汽压力平衡式）是目前国际上最常用的先进节能型疏水阀。膜盒式蒸汽疏水阀的反应非常灵敏，工作时阀前存有高温凝结水，无蒸汽泄漏，节能效果显著。
膜盒式蒸汽疏水阀的优点是：自动排空气，体积小，不怕冻，任意位置都可安装；维护方便，在管线上可以检查修理和更换零件；最大背压率 ≤80% ，膜盒坚固，使用寿命长。 膜盒式蒸汽疏水阀适用于蒸汽主管线、蒸汽伴热管网、仪表伴热和小型加热设备的阻汽排水，使用范围很广。工作原理膜盒式蒸汽疏水阀的主要动作元件是金属膜盒，内充一种气化温度比水的饱和温度低的液体。装置刚起动时，管道出现低温冷凝水，膜盒内的液体处于冷凝状态。阀门处于开启位置。当冷凝水温度渐渐升高，膜盒内充液开始蒸发，膜盒内压力上升，膜片带动阀心向关闭方向移动，在冷凝水达到饱和温度之前，疏水阀完全关闭，膜盒随蒸汽温度变化控制阀门开关，起到阻汽排水作用。有开阀温度低于饱和温度 15 ℃和 30 ℃两种膜盒供选择。结构特点1、出色的排空气能力，可耐过热的蒸汽和水锤。2、在压力范围内都是具有固定过冷的循环操作。3、阀内装膜盒，有单组、双组、多组。适用于大排量场合。4、感温元件，耐蚀性强，使本阀寿命经久耐用。5、本件有碳钢不锈钢两种，小型轻量，立式安装效果最佳，亦可任意角度安装。主要零件材料

部件名称	材料
阀体阀盖	WCB
膜盒	1Cr18Ni9Ti
膜片	哈氏合金
阀座	3Cr13
过滤网	1Cr18Ni9Ti

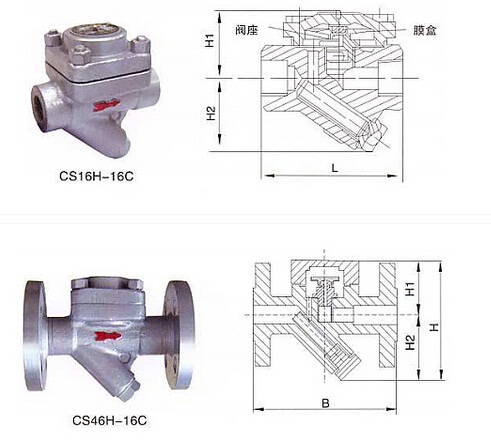

主要外形尺寸

产品型号	口径	连接方式	适用压力	最高允许温度	阀体材质	外形尺寸
						L	H1	H2	W
CS16H-16C	15-20	内螺纹	0.01-1.6	250	100	100	58	55	70
	25	内螺纹	0.01-1.6	250	120	120	58	55	70
	32-40	内螺纹	0.01-1.6	250	150	150	68	68	90
	50	内螺纹	0.01-1.6	250	160	160	68	68	90
CS46H-16C	15-20	法兰	0.01-1.6	250	150	150	55	55	70
	25	法兰	0.01-1.6	250	160	160	55	55	70
	32-50	法兰	0.01-1.6	250	210	210	85	60	120
